Шкафы автоматического ввода резерва (Блок АВР)

04.06.2015

Перейти в каталог готовых решений по АВР

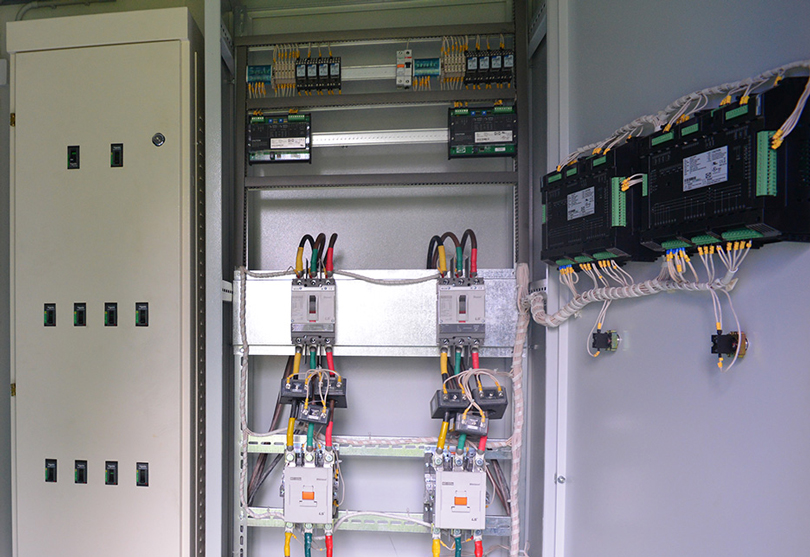

Устройство автоматического ввода резерва

Бесперебойная работа вашей энергосистемы
Простота и надежность в использовании

Автоматический ввод резерва (АВР) – устройство, предназначенное для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания. А также автоматического включения основного питания при восстановлении рабочего источника питания.

Устройство АВР обеспечивает ряд следующих функциональных возможностей:
• Защита от коротких замыканий и перегрузок.

• Автоматический переход на резервный источник при падении напряжения на основном
• Обратный переход на основной ввод после восстановления на нем напряжения.
• Выдача сигнала на включение и остановку электроагрегата.

АВР ТСС эффективно решает следующие задачи:

Обеспечение питания потребителя напряжением 380 В от одного из нескольких автономных источников (основной и резервный и т.д.) или дизель генератора (ДГ).
Переключение питания на ДГ вручную.
Распределение питания и защита технологического оборудования от перегрузок и КЗ.
При аварийном отключении напряжения на основном вводе, автоматическое переключение питания на резервный ввод.
Защита технологического оборудования от грозовых разрядов.
Выполнение учета потребления электроэнергии.
Обеспечение электроснабжения в процессе проведения регламентных работ.

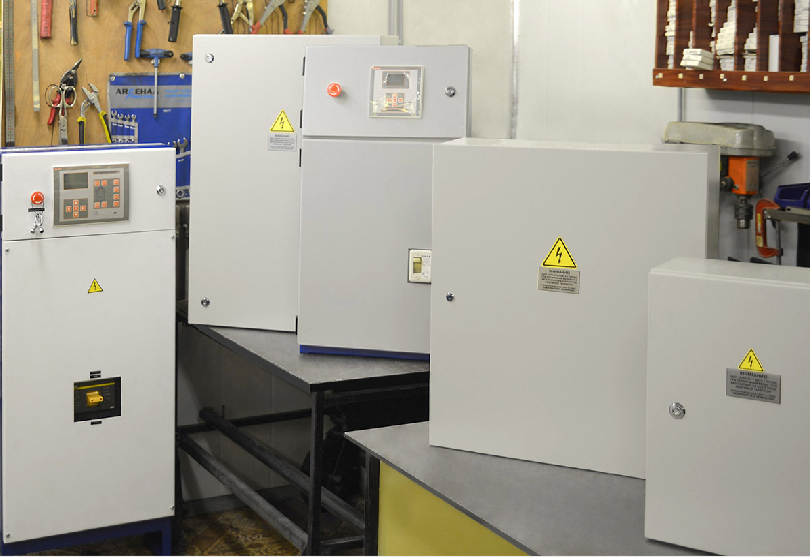

Описание серий АВР ТСС

АВР серии СТАНДАРТ предназначены для применения на объектах электроснабжения, к которым не предъявляются особые требования в части обеспечения надежности работы. Эти системы ориентированы на бюджетный сегмент рынка, где цена оборудования является основополагающим фактором при выборе оборудования.

Отличительные особенности:

1. Исполнительный механизм производства компании YUYE (Китай), производящей достаточно качественное оборудование по приемлемым ценам, что позволяет реализовать устройства АВР по максимально доступным ценам.
2. Поставляется в нескольких вариантах исполнения:

- с одним реле контроля напряжения (РКН), что позволяет контролировать наличие напряжения, "слипание" и чередование фаз в цепях трехфазного напряжения с заземленной нейтралью, а также для контроля снижения (повышения) напряжения ниже (выше) установленного порога на одном из вводов АВР;
- с одним реле контроля напряжения (РКН), что позволяет контролировать наличие напряжения, "слипание" и чередование фаз в цепях трехфазного напряжения с заземленной нейтралью, а также для контроля снижения (повышения) напряжения ниже (выше) установленного порога на двух вводах АВР;
- без реле контроля напряжения (для систем с управлением от пульта управления ДГУ).

3. Максимальный ток - 63, 100, 125, 160, 250, 400, 630, 1000, 1250, 1600, 2000 А (в зависимости от выбранной модели).
4. Цельнометаллический шкаф АВР со степенью защиты IP40 (IP66 в качестве опции), что позволяет защитить оборудование АВР от проникновения пыли и влаги, а также повышает защиту оборудования АВР от внешних механических воздействий.
5. Исполнительный механизм АВР соответствует требованиям международных стандартов IEC60947-6-1, GB/T 14048.11-2002.
6. Соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств"(сертификат соответствия № ЕАЭС RU C-RU.AM03.B.01189/19).

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Руководство по эксплуатации
АВР СЕРИЯ СТАНДАРТ

АВР серии ПРОФ предназначены для применения в системах обеспечения электропитания промышленных предприятий и зданий. Кроме этого, АВР этой серии могут применяться в частных хозяйствах, владельцы которых предъявляют повышенные требования в части надежности работы системы. Устройства обладают высоким соотношением цена/качество и пользуются заслуженной популярностью у заказчиков.

Отличительные особенности:

1. Исполнительный механизм производства компании AISIKAI Electric (Китай), специализирующейся на разработке, производстве и продажи высококачественных низковольтных электрических выключателей.
2. Поставляется в нескольких вариантах исполнения:

- с одним реле контроля напряжения (РКН);
- с двумя реле контроля напряжения (РКН);
- без реле контроля напряжения (для систем с управлением от пульта управления ДГУ).

3. Максимальный ток - 63, 100, 125, 160, 250, 630, 800, 1000, 1250, 1600, 2000, 3200 А (в зависмости от выбранной модели).
4. Цельнометаллический шкаф АВР со степенью защиты IP40 (IP66 в качестве опции).
5. Исполнительный механизм АВР соответствует требованиям международных стандартов IEC60947-1/GB/T 14048.1-2008, IEC60947-3/GB/T 14048.3, IEC60947-6-1/GB 14048.11.
6. Соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (сертификат соответствия № ЕАЭС RU C-RU.AM03.B.01189/19).

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Руководство по эксплуатации
АВР СЕРИЯ ПРОФ

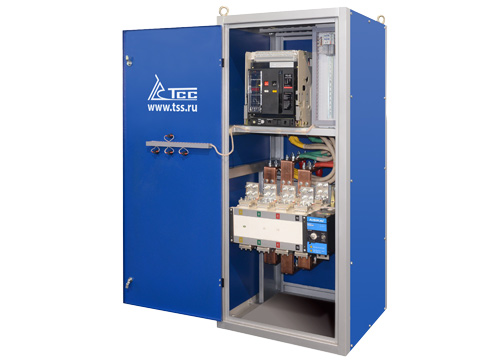

АВР серии ПРЕМИУМ предназначены для применения на объектах электроснабжения, к которым предъявляются повышенные требования в части надежности и безотказности работы системы.

Отличительные особенности:

1. Исполнительный механизм производства ABB (Швейцария).
2. Поставляется в нескольких вариантах исполнения:

- с одним реле контроля напряжения (РКН);
- с двумя реле контроля напряжения (РКН);
- без реле контроля напряжения (для систем с управлением от пульта управления ДГУ);
- со специализированным контроллером АВР.

3. Максимальный ток - 40, 63, 80, 100, 125, 160, 200, 250, 315, 400, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200 А (в зависимости от выбранной модели).
4. Цельнометаллический шкаф АВР со степенью защиты IP40 (IP66 в качестве опции).
5. Исполнительный механизм АВР соответствует требованиям международных стандартов IEC 60947-1, EN 55022 (1994) класс B, EN 55022 (1994) класс B, EN 61000-3-2 (1995) класс A, EN 61000-4-2 (1995) класс B, уровни 2/3 и другим.
6. Соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (сертификат соответствия № ЕАЭС RU C-RU.AM03.B.01189/19).

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Руководство по эксплуатации
АВР СЕРИЯ ПРЕМИУМ

Перейти в каталог готовых решений по АВР

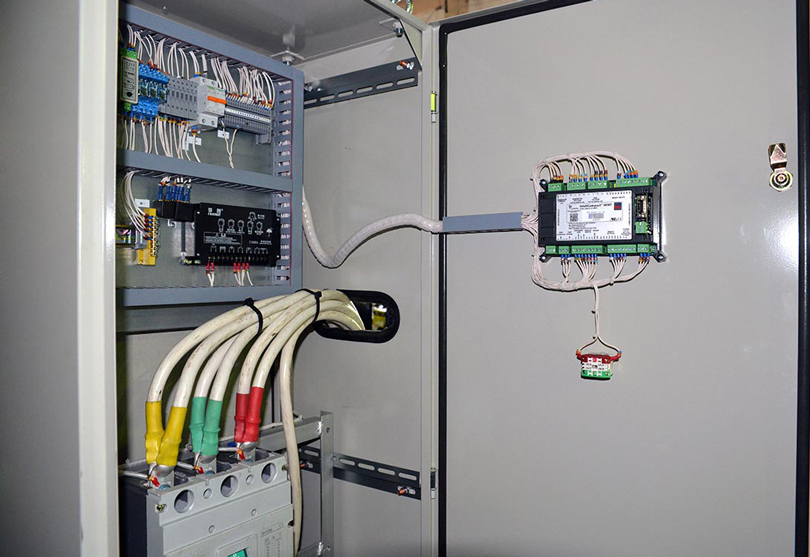

ПРОИЗВОДСТВО ЭЛЕКТРОЩИТОВОГО ОБОРУДОВАНИЯ ПО ТИПОВЫМ И ИНДИВИДУАЛЬНЫМ СХЕМАМ

Специалисты компании ТСС обладают многолетним опытом по сборке ГРЩ - Главный распределительный щит, НКУ - Низковольтные комплектные устройства, ВРУ - Вводно-распределительные устройства и многое другое оборудование , что позволяет нам удовлетворить самые взыскательные потребности Заказчика.

По желанию клиента мы можем предусмотреть, для индивидуально спроектированного щита АВР, целый ряд дополнительных функций и успешно реализовать их в процессе производства.
Опросный лист поможет нашим специалистам оперативно и более точно рассчитать электрощитовое оборудование , заполнений опросный лист отправляйте на почту info@tss.ru или нажмите кнопку "Оставить заявку"

ОПРОСНЫЙ ЛИСТ
Скачать опросный лист
АВР и электрощитовое оборудование

Оставить заявку на электрощитовое оборудование

Области применения устройств АВР и электрощитового оборудования

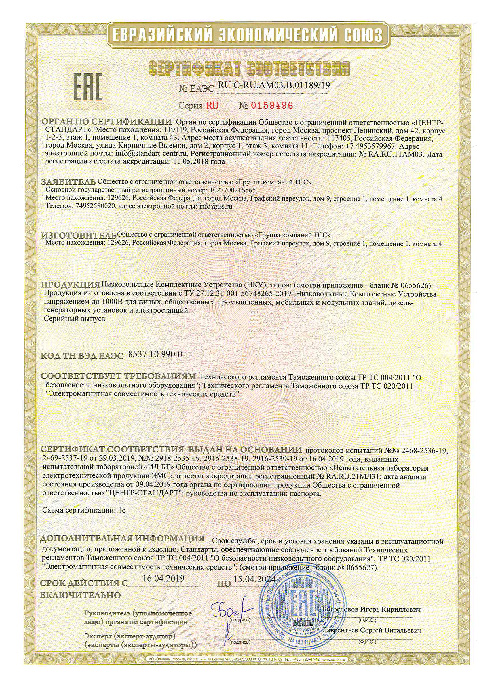

Сертификат соответствия на продукцию

№0159496 Действует c 16.04.2019 до 16.04.2024
№ ЕАЭС RU C RU.AM03.B.01189/19 Серия RU №0159496

СКАЧАТЬ СЕРТИФИКАТ
