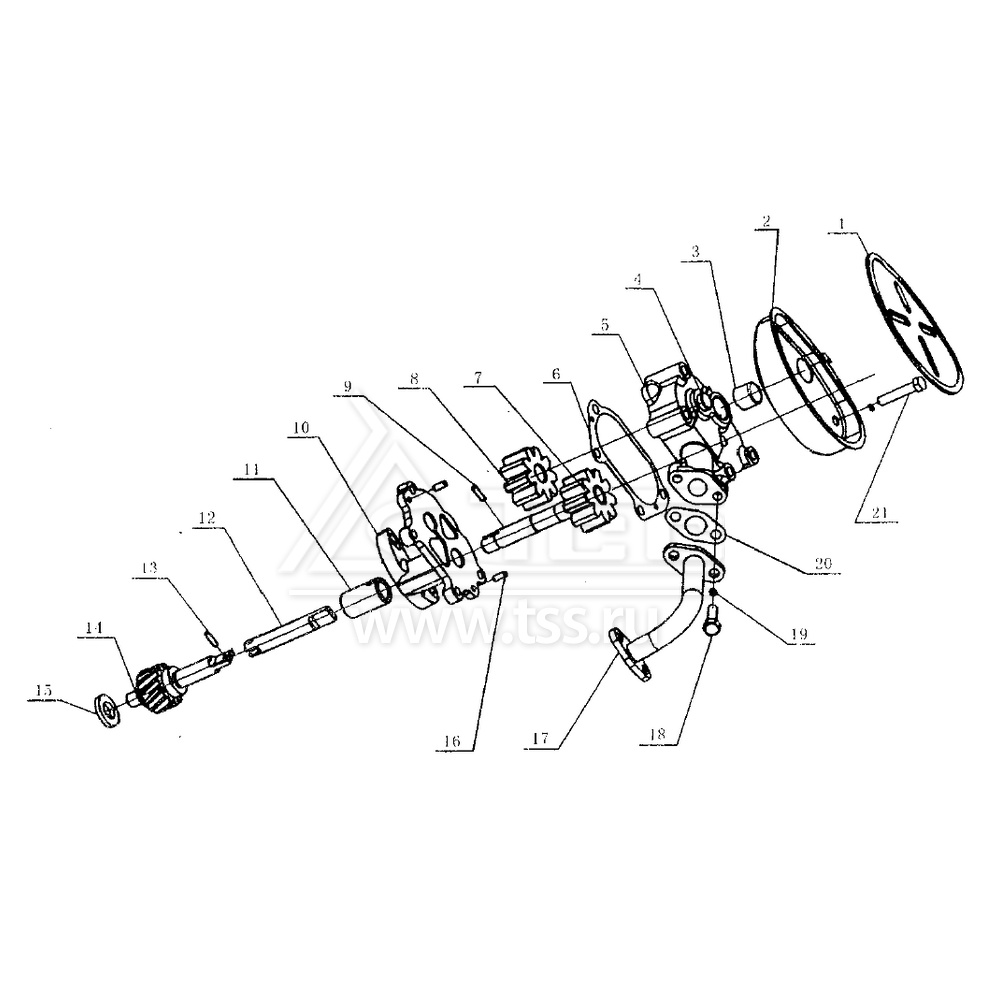

Масляный насос TSS Diesel TDY 25 4L; TDY 30 4L

Масляный насос TSS Diesel TDY 25 4L; TDY 30 4L

№ поз.

Номер.

Description

Наименование

К-во

Примечание

1

Y4100Q-09140

Screen weld assy

Фильтр сетчатый масляного насоса в сборе

1



2

Y4100Q-09103

Casing, oil collector and screen

Корпус маслозаборника масляного насоса

1



3

Y4100Q-09101

Oil suction pipe

Трубка маслозаборная

1



4

Y4100Q-09106

Shaft, driven gear

Вал ведомой шестерни масляного насоса

1



5

Y4100Q-09108

Oil pump body

Корпус масляного насоса

1



6

Y4100Q-09104

Gasket

Прокладка масляного насоса

1



7

Y4100Q-09110

Drive shaft assy

Вал ведущей шестерни масляного насоса

1



8

Y4100Q-09109

Driven gear

Ведомая шестерня

1



9

GB119-86

Pin

Штифт

1



10

Y4100Q-09107

Oil pump cover

Крышка масляного насоса

1



11

Y4100Q-09121

Lead sheath

Стакан направляющий вала привода масляного насоса

1



12

Y4100Q-09122

Middle connect rod

Вал соединительный промежуточный привода масляного насоса

1



13

GB119-86

Pin

Штифт

1



14

Y4100Q-09102

Helical gear with shaft

Вал-шестерня привода масляного насоса

1



15

Y4100Q-09105

Adjusting shim

Шайба регулировочная

1



16

GB119-86

Pin

Штифт направляющий

2



17

Y4100Q-09400

Oil outlet pipe assy

Трубка выходная масляного насоса в сборе

1



18

GB5783-86

Bolt

Болт

2



19

GB93-87

Spring washer

Шайба пружинная

8



20

Y4100Q-09002

Gasket

Прокладка выходной трубки масляного насоса

2



21

GB5782-86

Bolt

Болт

4



×
