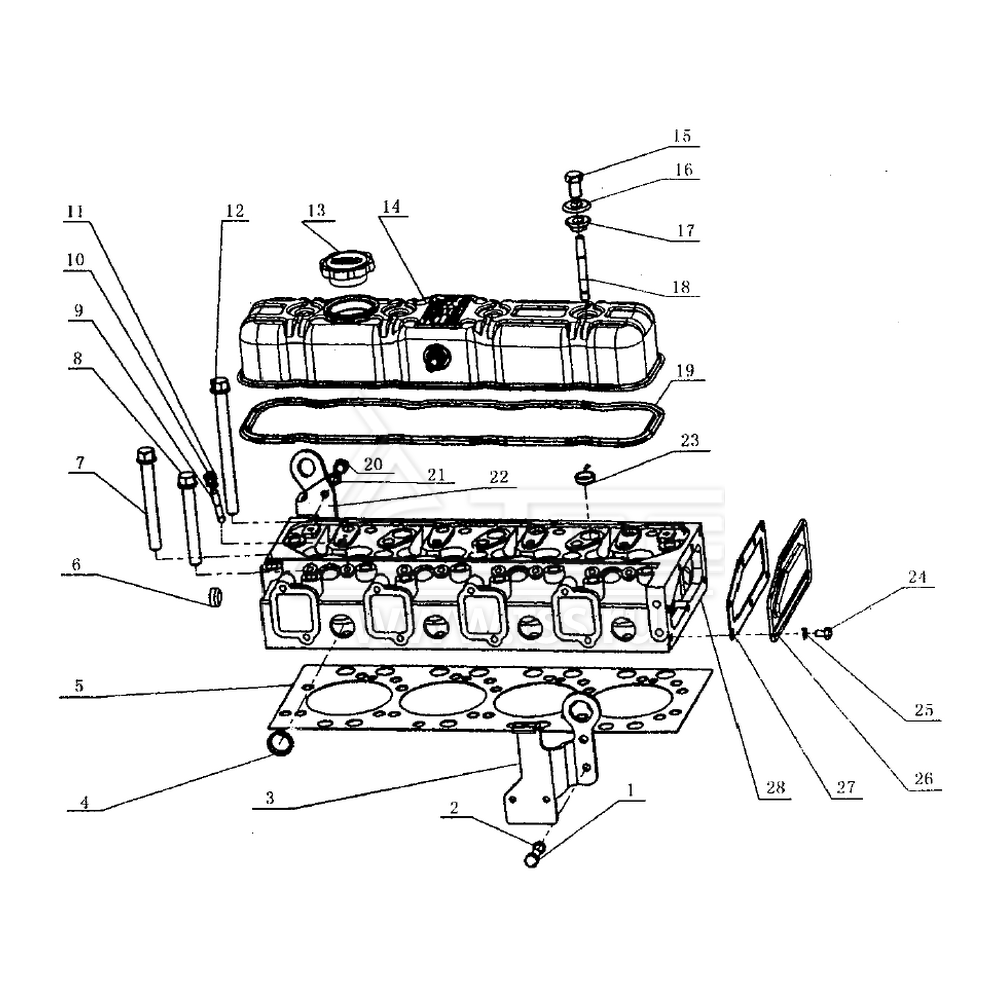

Головка цилиндров TSS Diesel TDY 25 4L; TDY 30 4L

Головка цилиндров TSS Diesel TDY 25 4L; TDY 30 4L

№ поз.

Номер.

Description

Наименование

К-во

Примечание

1

GB5783-86

Bolt

Болт

2



2

GB93-87

Spring washer

Шайба пружинная

2



3

Y4100Q-03012

Eye, rear

Рым подъема двигателя задний

1



4

Y4100Q-01104

Plug

Пробка

4



5

Y4100Q-01002

Gasket, cylinder head

Прокладка головки цилиндров

1



6

Y4100Q-01103

Plug

Пробка

1



7

Y4100Q-01006

Bolt (II) cylinder head

Болт (II) головки цилиндров (средний)

10



8

Y4100Q-01005

Bolt (III) cylinder head

Болт (III) головки цилиндров (короткий)

4



9

GB5783-86

Stud

Шпилька

8



10

GB93-87

Spring washer

Шайба пружинная

8



11

GB6170-86

Hexagon nut

Гайка шестигранная

19



12

Y4100Q-01007

Bolt (I) cylinder head

Болт (I) головки цилиндров (длинный)

4



13

Y4100Q-03002

Oil filler cap assy

Крышка маслозаливной горловины в сборе

1



14

Y4100Q-01002

Cylinder head cover assy

Крышка головки цилиндров в сборе

1



15

Y4100Q-03020

Nut, cylinder head cover

Гайка крышки головки цилиндров

4



16

Y4100Q-03021

Gasket

Прокладка гайки крышки головки

4





17

Y4100Q-03022

Seal cartridge

Прокладка уплотнительная

4



18

Y4100Q-03019

Stud

Шпилька

4



19

Y4100Q-03005

Gasket, cylinder head cover

Прокладка крышки головки цилиндров

1



20

GB5783-86

Bolt

Болт

2



21

GB93-87

Spring washer

Шайба пружинная

2



22

Y4100Q-03001

Eye plate, front

Рым подъема двигателя передний

1



23

Y4100Q-01103

Plug

Пробка

3



24

GB21-76

Bolt

Болт

7



25

GB93-87

Spring washer

Шайба пружинная

7



26

Y4100Q-03011

Rear cover, cylinder head

Крышка задняя головки цилиндров

1



27

Y4100Q-03010

Gasket, rear cover

Прокладка задней крышки головки цилиндров

1



28

Y4100Q-03101

Cylinder head

Головка цилиндров

1





×
