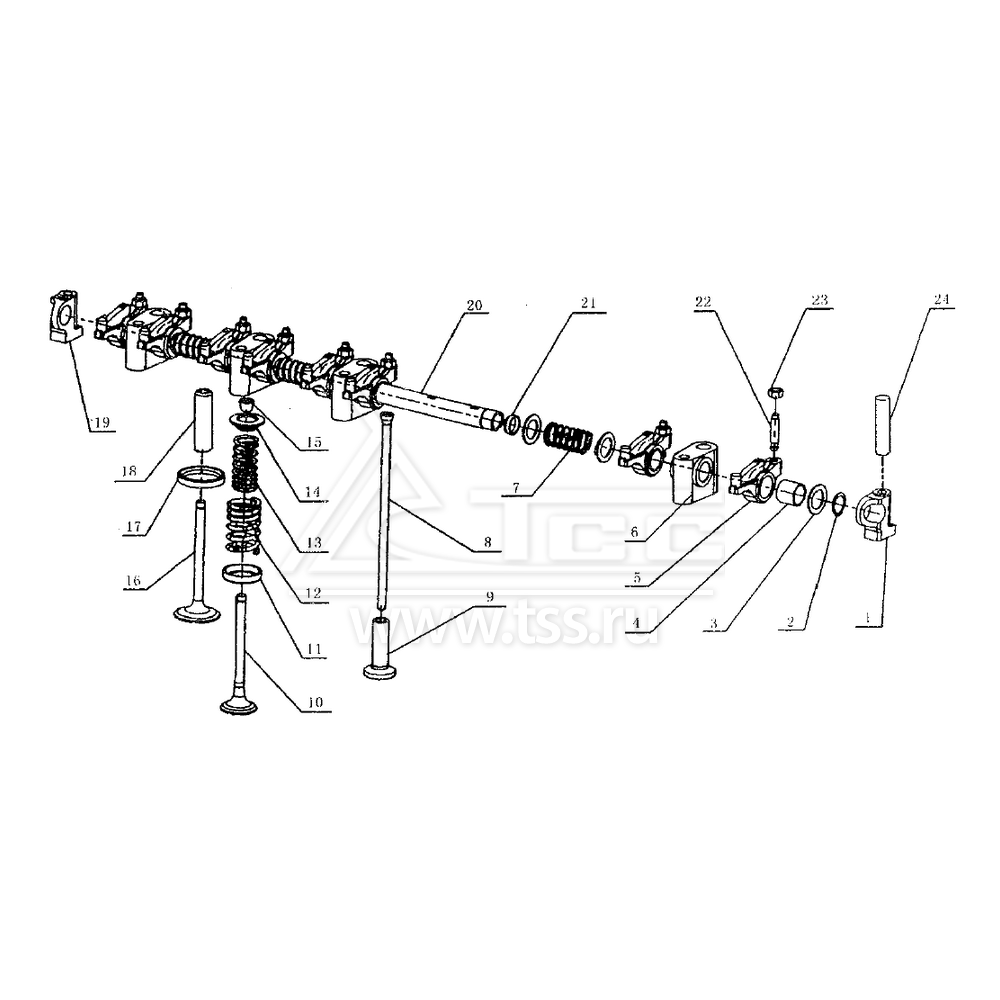

Клапанный механизм TSS Diesel TDY 25 4L; TDY 30 4L

Клапанный механизм TSS Diesel TDY 25 4L; TDY 30 4L

№ поз.

Номер.

Description

Наименование

К-во

Примечание

1

Y4100Q-03206

Rear bracket, rocker arm shaft

Опора задняя вала коромысел клапанов

1



2

GB894.2-86

Circlip for hole

Стопорное кольцо для отверстий

2



3

Y4100Q-03205

Washer

Шайба

8



4

Y4100Q-03208

Bushing, rocker arm

Втулка коромысла клапана

8



5

Y4100Q-03203

Rocker arm

Коромысло клапана

8



6

Y4100Q-03207

Rocker arm shaft bracket

Стойка вала коромысел клапанов

4



7

Y4100Q-03204

Spring, rocker arm shaft

Пружина распорная коромысел клапанов

3



8

Y4100Q-06003

Push rod

Штанга толкателя

8



9

Y4100Q-06002

Tappet

Толкатель

8



10

Y4100Q-03015

Exhaust valve

Клапан выпускной

4



11

Y4100Q-03104

Seat insert, exhaust valve

Седло выпускного клапана

4



12

Y4100Q-03007

Valve spring outer

Пружина клапана внешняя

8



13

Y4100Q-03017

Valve spring inner

Пружина клапана внутренняя

8



14

Y4100Q-03009

Top seat valve spring

Тарелка пружины клапана верхняя

8



15

Y4100Q-03008

Collet, valve

Сухарь клапана

16



16

Y4100Q-03014

Inlet valve

Клапан впускной

4



17

Y4100Q-03103

Seat insert, inlet valve

Седло впускного клапана

4



18

Y4100Q-03102

Guide valve

Втулка направляющая клапана

8



19

Y4100Q-03202

Front bracket, rocker arm shaft

Опора передняя вала коромысел клапанов

1



20

Y4100Q-03211

Rocker arm shaft

Вал коромысел клапанов

1



21

Y4100Q-03212

Plug

Пробка

2



22

Y4100Q-03201

Adjusting screw, rocker arm

Винт регулировочный коромысла клапана

8



23

GB171-86

Nut

Гайка контровочная

8



24

GB898-88

Stud

Шпилька

2



×
