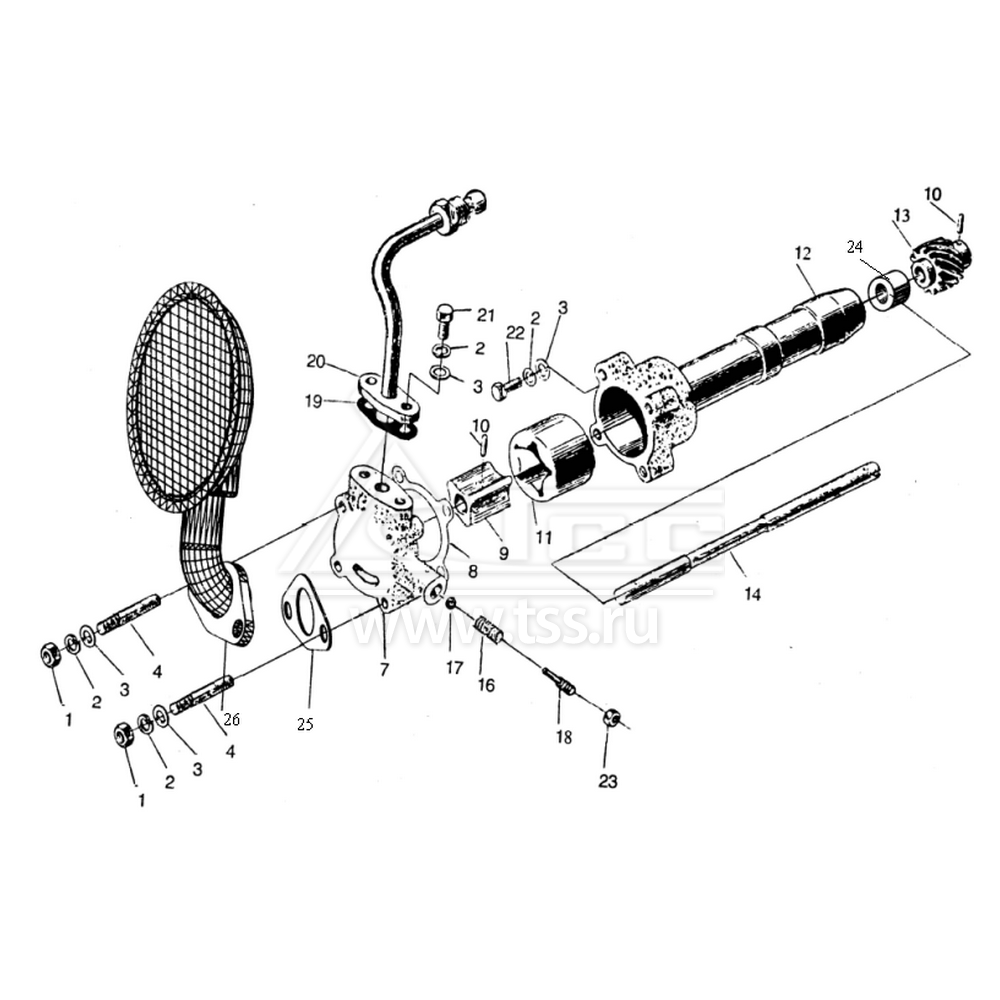

Маслосистема TSS Diesel TDY 19 4L

Маслосистема TSS Diesel TDY 19 4L

№ поз.

Номер.

Description

Наименование

К-во

Примечание

1

GB6170-86

Nut

Гайка

4



2

GB859-87

Spring washer

Шайба пружинная

6



3

GB848-85

Washer

Шайба

6



4

GB899-88

Stud

Шпилька

2



5

GB899-88

Stud

Шпилька

2



7

YSD490Q-09105

Oil pump cover

Крышка масляного насоса

1



8

YSD490Q-09107

Oil pump gasket

Прокладка масляного насоса

1



9

YSD490Q-09122

Inner rotor

Ротор внутренний масляного насоса

1



10

GB119-86

Pin

Штифт

2



11

YSD490Q-09108

Outer rotor

Ротор внешний масляного насоса

1



12

YSD490Q-09132

Oil pump housing

Корпус масляного насоса

1



13

YSD490Q-09101

Oil pump driving gear

Шестерня привода масляного насоса

1



14

YSD490Q-09121

Oil pump shaft

Вал масляного насоса

1



16

YSD490Q-09103

Relief valve spring

Пружина предохранительного клапана

1



17

GB308-89

Steel ball

Шарик стальной

1



18

YSD490Q-09102

Adjusting bolt

Винт регулировочный предохранительного клапана

1



19

YSD490Q-09002

Oil outlet pipe flange gasket

Прокладка фланца выходной трубки масляного насоса

1



20

YSD490Q-09200

Oil outlet pipe

Трубка выходная масляного насоса

1



21

GB5783-86

Bolt

Болт

2



22

GB5783-86

Bolt

Болт

4



23

GB6176-86

Nut

Гайка

1



24

YSD490Q-09131

Oil pump shaft bush

Втулка вала масляного насоса

1



25

YSD490Q-09104

Gasket

Прокладка маслозаборной трубки

1





26

YSD490Q-09110

Gauze filter weldment

Трубка маслозаборная с сетчатым фильтром

1



×
