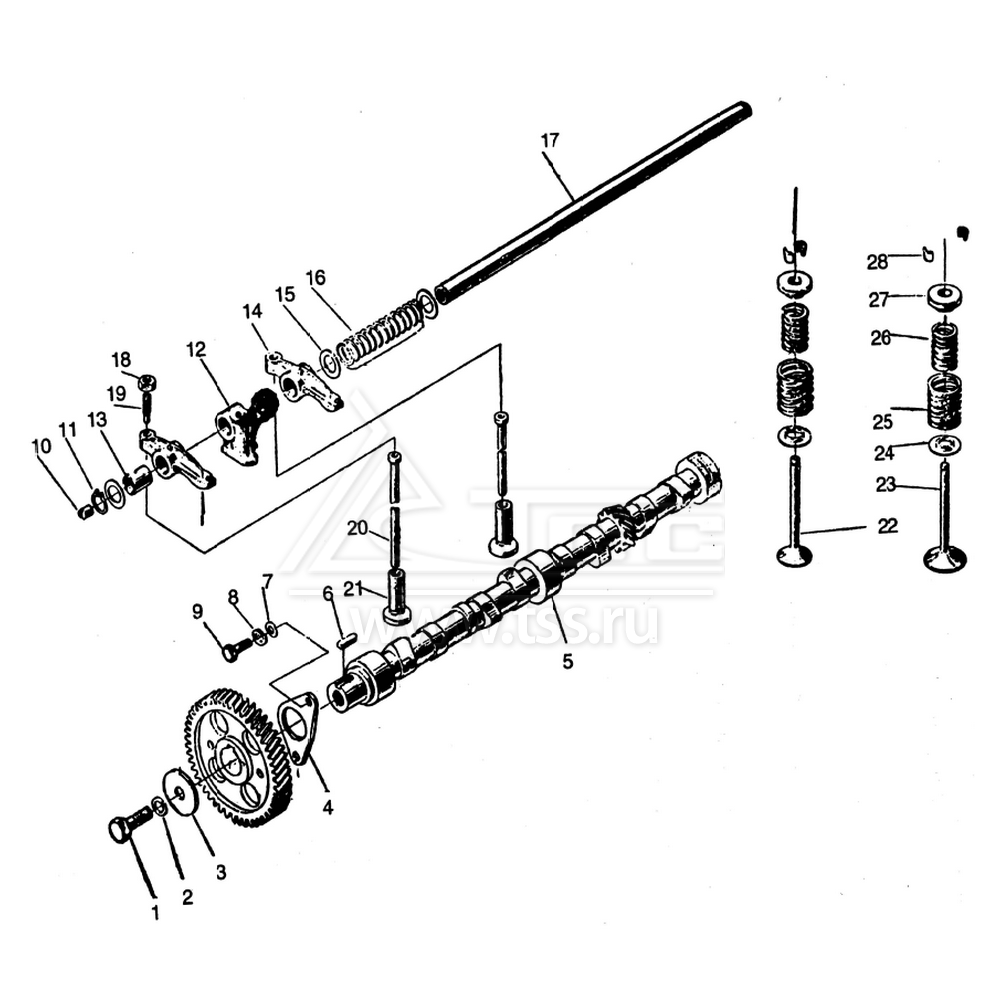

Клапанный механизм TSS Diesel TDY 19 4L

Клапанный механизм TSS Diesel TDY 19 4L

№ поз.

Номер.

Description

Наименование

К-во

Примечание

1

GB5783-86

Bolt

Болт

1



2

GB93-87

Spring washer

Шайба пружинная

1



3

YSD490Q-02012

Camshaft timing gear clamping plate

Шайба прижимная шестерни распределительного вала

1



4

YSD490Q-02010

Camshaft thrust plate

Пластина упорная распределительного вала

1



5

YSD490Q-06001

Camshaft

Вал распределительный

1



6

GB1096-79

Flat key

Шпонка

1



7

GB848-85

Washer

Шайба

2



8

GB93-87

Spring washer

Шайба пружинная

2



9

GB5783-86

Bolt

Болт

2



10

Y480G-01105Bb

Screw plug (I)

Пробка резьбовая (I)

2



11

GB894.1-86

Retainer

Кольцо стопорное

2



12

YSD490Q-03202

Rocker shaft bracket

Стойка вала коромысел клапанов

3



YSD490Q-03207

Rocker shaft rear bracket

Стойка вала коромысел клапанов задняя

1



13

YSD490Q-03212

Rocker arm bush

Втулка коромысла клапана

8



14

YSD490Q-03211

Rocker arm

Коромысло клапана

8



15

YSD490Q-03206

Washer

Шайба

8



16

YSD490Q-03204

Rocker arm spacer spring

Пружина разделительная коромысел клапанов

3



17

YSD490Q-03205а

Rocker shaft

Вал коромысел клапанов

1



18

GB6171-86

Nut

Гайка

8



19

YSD490Q-03201

Adjusting screw

Винт регулировочный

8



20

YSD490Q-06003

Push rod

Штанга толкателя

8



21

YSD490Q-06002

Valve tappet

Толкатель

8



22

YSD490Q-03015

Exhaust valve

Клапан выпускной

4



23

YSD490Q-03014

Intake valve

Клапан впускной

4



24

YSD490Q-03010

Valve seat lower seat

Тарелка пружины клапана нижняя

8



25

YSD490Q-03007

Outer valve spring

Пружина клапана внешняя

8



26

YSD490Q-03017

Inner valve spring

Пружина клапана внутренняя

8



27

YSD490Q-03009

Valve seat upper seat

Тарелка пружины клапана верхняя

8



28

YSD490Q-03008

Valve collet

Сухарь клапана

16



×
