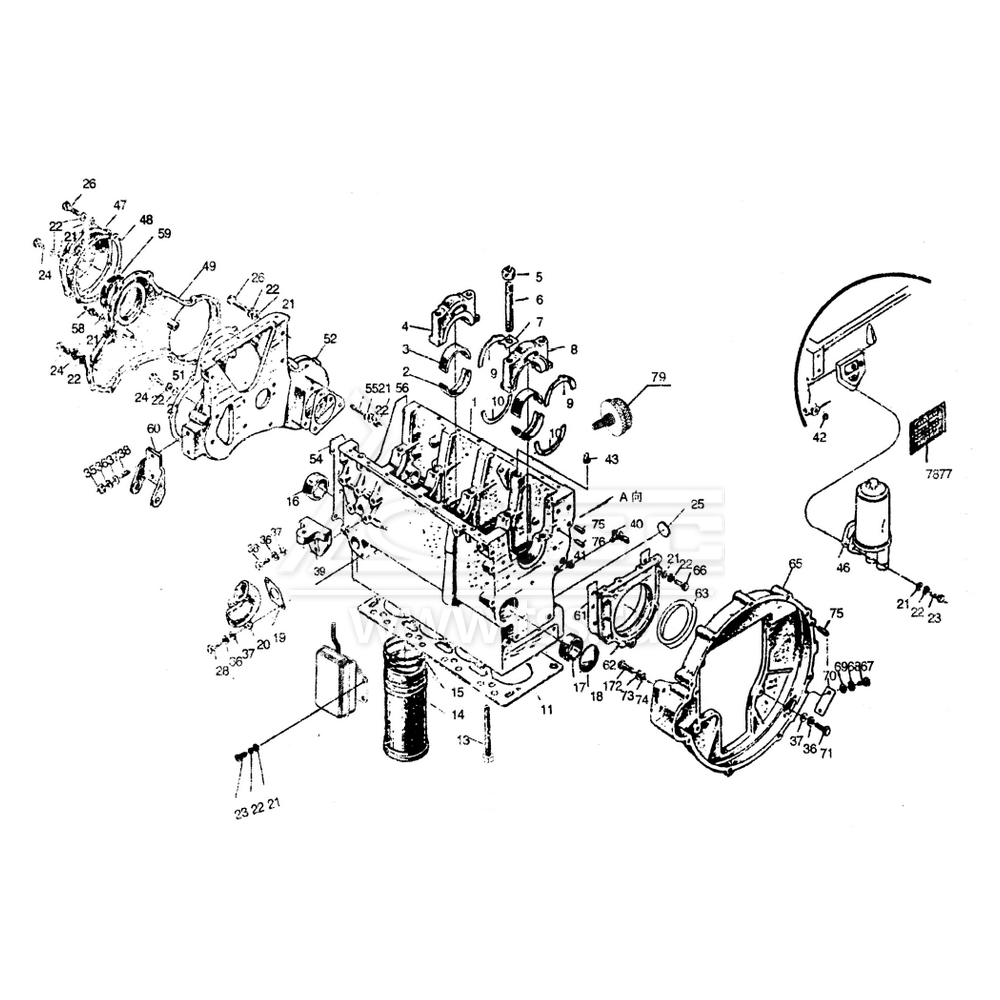

Блок цилиндров TSS Diesel TDY 19 4L

Блок цилиндров TSS Diesel TDY 19 4L

№ поз.

Номер.

Description

Наименование

К-во

Примечание

1

YSD490Q-01111C

Cylinder block

Блок цилиндров

1



2

YSD490Q-01015

Main bearing, upper half

Вкладыш коренного подшипника коленчатого вала верхний

5



3

YSD490Q-01016

Main bearing, lower half

Вкладыш коренного подшипника коленчатого вала нижний

5



4

YSD490Q-01112

Main bearing cap

Крышка коренного подшипника коленчатого вала

4



6

YSD490Q-01114

Main bearing stud

Шпилька крышки коренного подшипника коленчатого вала

10



7

YSD490Q-01115

Main bearing stud lock washer

Шайба контровочная шпильки крышки коренного подшипника коленчатого вала

10



8

YSD490Q-01113

Rear  main bearing cap

Крышка коренного подшипника задняя

1



9

YSD490Q-01008

Crankshaft thrust bearing, lower part

Полукольцо упорного подшипника коленчатого вала нижнее

2



10

YSD490Q-01007

Crankshaft thrust bearing, upper part

Полукольцо упорного подшипника коленчатого вала верхнее

2



11

YSD490Q-01020а

Cylinder head gasket

Прокладка головки цилиндров

1



13

YSD490Q-01004

Long cylinder head stud

Шпилька головки цилиндров длинная

14



YSD490Q-01005

Short cylinder head stud

Шпилька головки цилиндров короткая

4



14

YSD490Q-01003

Cylinder liner

Гильза цилиндра

4



15

YSD490Q-01002

Water seal

Кольцо уплотнительное гильзы цилиндра

12



16

YSD490Q-01023

Front camshaft bush

Втулка распределительного вала передняя

1



YSD490Q-01024

Middle camshaft bush

Втулка распределительного вала средняя

1



17

YSD490Q-01025b

Rear camshaft bush

Втулка распределительного вала задняя

1



18

YSD490Q-01103

Plug

Пробка

1



19

YSD490Q-01011

Inlet pipe gasket

Прокладка входного патрубка системы охлаждения

1



20

YSD490Q-01013

Inlet pipe

Патрубок входной системы охлаждения

1



21

GB848-85

Washer

Шайба

52



22

GB93-87

Spring washer

Шайба пружинная

52



23

GB5783-86

Bolt

Болт

7



24

GB5783-86

Bolt

Болт

14



25

Y480G-01104

Plug

Пробка

7



26

GB5783-86

Bolt

Болт

5



27

GB898-88

Bolt

Болт

2



28

YSD490Q-01200a

Breathing filter

Фильтр системы вентиляции картера

1



36

GB93-87

Spring washer

Шайба пружинная

8



37

GB848-85

Шайба

Шайба

8



38

GB5783-86

Bolt

Болт

8



39

YSD490Q-01017

Front mounting bracket

Опора двигателя передняя

2



40

Y485Q-16-1300

Drain cock

Кран сливной

1



41

YSD490Q-01014a

Union pipe

Штуцер

1



42

YSD490Q-01105a

Screw plug (I)

Пробка резьбовая (I)

2



43

Y480G-01106a

Screw plug (II)

Пробка резьбовая (II)

5



44

YSD490Q-01101

Plug

Пробка

1



46

YSD490Q-01004

Oil filter gasket

Прокладка масляного фильтра

1



47

YSD490Q-02017

Front cover

Крышка переднего сальника коленчатого вала

1



48

YSD490Q-02016

Front cover gasket

Прокладка крышки переднего сальника коленчатого вала

1



49

YSD490Q-02013а

Cover of timing gear case

Крышка корпуса шестерен

1



51

YSD490Q-02014

Cover gasket of timing gear case

Прокладка крышки корпуса шестерен

1



52

YSD490Q-02001

Timing gear casing

Корпус шестерен

1



54

YSD490Q-01001

Timing gear case gasket

Прокладка корпуса шестерен

1



55

GB898-88

Stud

Шпилька

3



56

GB6170-86

Nut

Гайка

3



58

YSD490Q-02015

Pointer

Указатель угла поворота коленчатого вала

1



59

HG4-692-67

Oil seal

Сальник коленчатого вала передний

1



60

YSD490Q-12006

Generator bracket

Кронштейн зарядного генератора

1



61

YSD490Q-01009a

Rear oil seal cover gasket

Прокладка крышки заднего сальника коленчатого вала

1



62

YSD490Q-01012a

Rear oil seal cover

Крышка заднего сальника коленчатого вала

1



63

HG4-692-67

Oil seal

Сальник коленчатого вала задний

1



65

YSD490Q-01010a

Flywheel housing

Картер маховика

1



66

GB5783-86

Bolt

Болт

5



67

GB818-85

Bolt

Болт

2



68

GB93-87

Spring washer

Шайба пружинная

2



69

GB97.1-85

Washer

Шайба

2



70

YSD490Q-01019

Inspection cover

Крышка смотрового окна

1



71

GB5783-86

Bolt

Болт

6



72

GB5783-86

Bolt

Болт

2



73

GB93-87

Spring washer

Шайба пружинная

2



74

GB848-85

Washer

Шайба

2



75

GB119-86

Pin

Штифт

3



76

Y480G-01500

Sensor for oil gauge

Датчик давления масла

1



77

GB6170-86

Nut

Гайка

2



×
