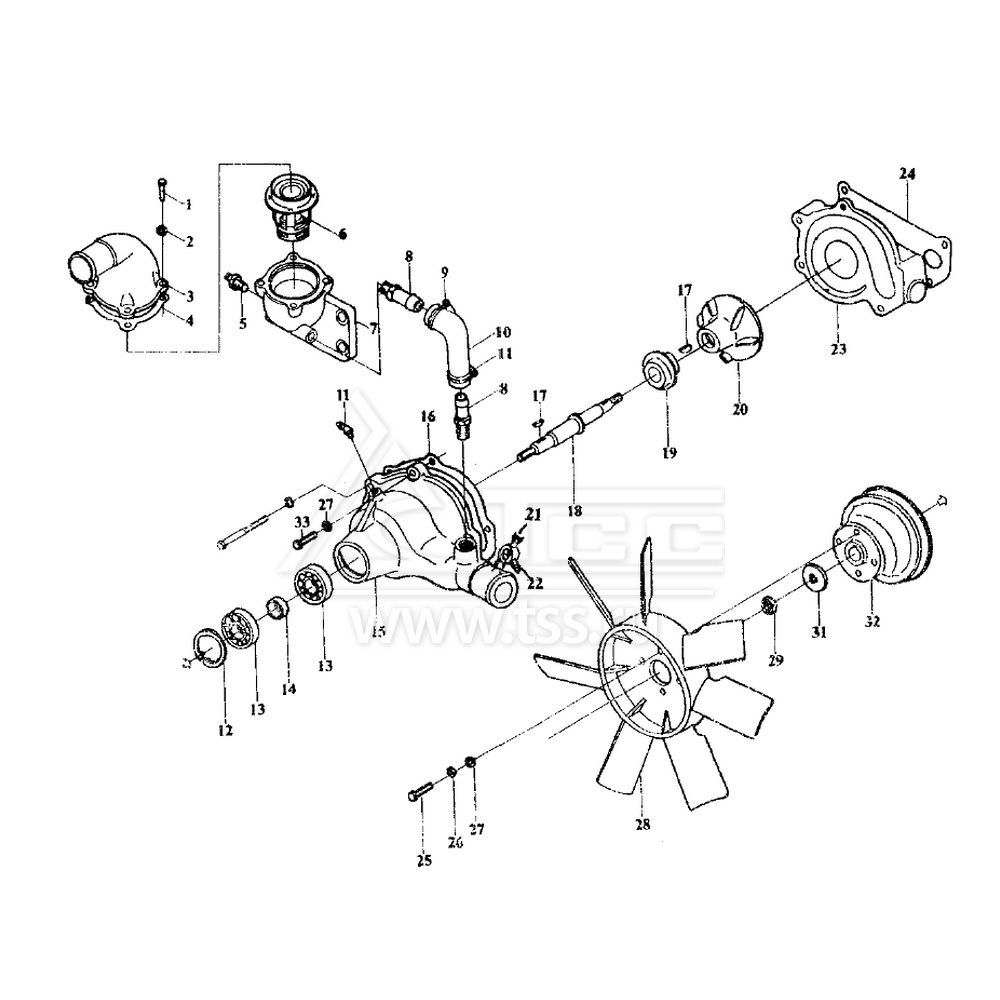

Система охлаждения TSS Diesel TDY 15 4L

Система охлаждения TSS Diesel TDY 15 4L

№ поз.

Номер.

Description

Наименование

К-во

Примечание

1

GB/T5783-2000

Bolt

Болт

4



2

GB848-85

Washer

Шайба

4



3

Н480П-11301

Thermostat cover

Крышка термостата

1



4

Y480G-11302

Thermostat cover gasket

Прокладка крышки термостата

1



5

YS475-11310

Water temperature induction plug

Датчик температуры охлаждающей жидкости

1



6

Y480G-11303a

Thermostat

Термостат (элемент)

1



7

Y480G-11304

Thermostat housing

Корпус термостата

1



8

Y480G-11109

Small circulating adapter

Штуцер водяного насоса подачи воды от термостата

1



9

GB566-83

Clip collar

Хомут

2



10

Y480G-11001

Rubber bent pipe

Патрубок резиновый коленчатый

1

Двуслойный

11

JB/T7940.2-95

Oil cup 45°

Масленка 45°

1



12

GB893.1-86

Check ring 40

Кольцо стопорное 40

1



13

GB/T276-94

Ball bearing

Шарикоподшипник

2



14

Y480G-11104

Bearing spacer

Втулка распорная

1



15

YND485Q-11103

Water pump housing

Корпус водяного насоса

1



16

YND485Q-11107

Water pump gasket

Прокладка водяного насоса

1



17

GB1099-79

Semicircular key

Шпонка круглая

1



18

YND485Q-11106

Water pump shaft

Вал водяного насоса

1



19

IIF-15

Ceramic graphite water seal

Уплотнение керамо-графитное

1



20

YND485Q-11105

Water pump impeller

Крыльчатка водяного насоса

1



21

Y480G-11111

Tie-in by three passage

Тройник

1



22

Y480G-11112

Plug

Пробка

1



23

YND485Q-11108

Water pump rear cover

Основание водяного насоса

1



25

GB/T5783-2000

Bolt

Болт

4



26

GB93-87

Washer

Шайба

4



27

GB848-85

Washer

Шайба

5



28

Y480Q-11002a

Fan

Крыльчатка вентилятора

1



29

GB/T6170-2000

Nut

Гайка

1



31

Y480G-1113

Thrust collar

Диск прижимной

1



32

Y480G-11102a

Water pump belt pulley

Шкив водяного насоса и вентилятора

1



33

GB/T5783-2000

Bolt

Болт

1



×
