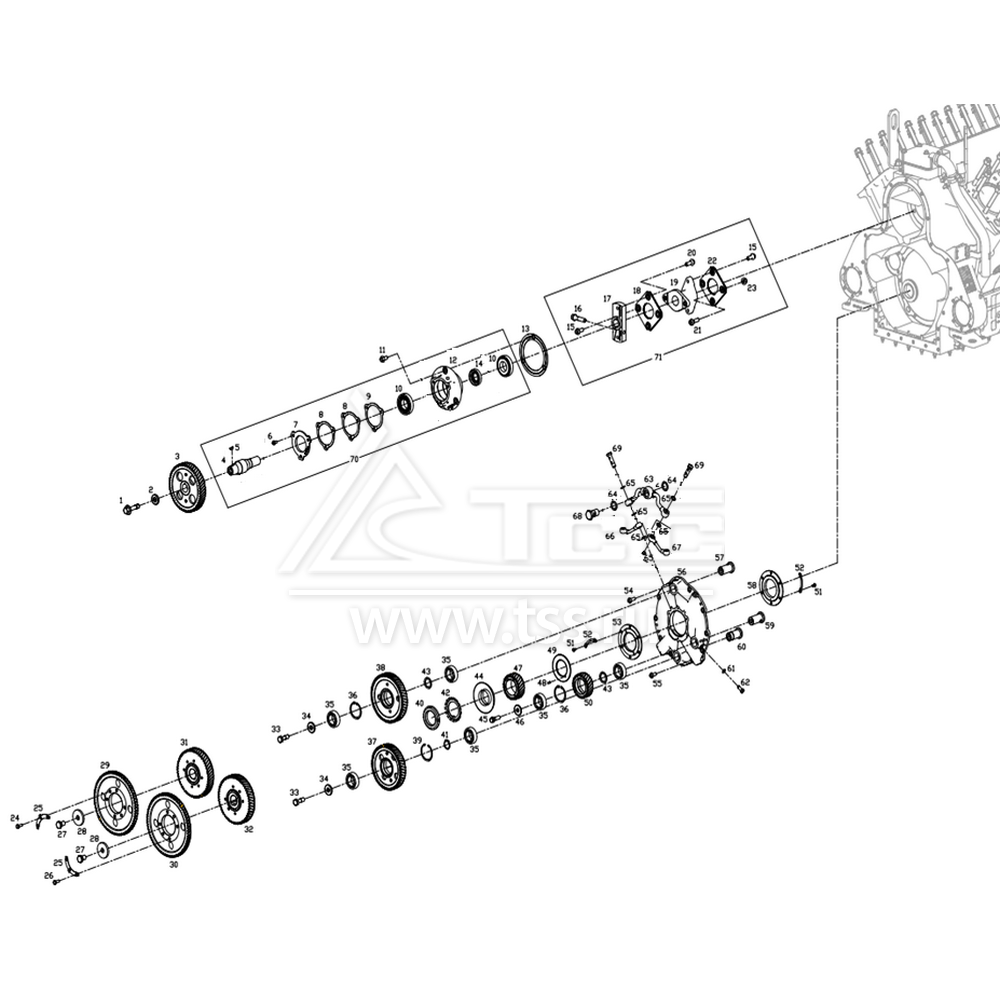

Газораспределительные шестерни TSS Diesel TDS505-12VTE

Газораспределительные шестерни TSS Diesel TDS505-12VTE

№ поз.

Номер

Description

Наименование

К-во

Примечание

1

S00005021

INJECTION PUMP GEAR SCREW

Болт шестерни привода топливного насоса высокого давления

1

2

761G-07-032B

WASHER

Шайба прижимная

1

3

S00000105

GEAR, FUEL  INJECTION PUMP

Шестерня привода топливного насоса высокого давления

1

4

S00000037

FUEL INJECTION PUMP SHAFT

Вал привода топливного насоса высокого давления

1

5

B00000059

WOODRUFF KEY

Шпонка

1

6

B00002132

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

3

7

S00020015

COVER PLATE

Крышка прижимная

1

8

S00020071

GASKET

Прокладка

2

9

S00020070

GASKET

Прокладка

1

10

B00005077

ROLLING BEARING

Подшипник роликовый

2

11

B00002047

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

3

12

S00000034

BEARING SEAT, SHAFT-FUEL INJECTION PUMP

Корпус подшипников вала привода топливного насоса высокого давления

1

13

761G-07-039

GASKET

Прокладка корпуса подшипников вала привода топливного насоса высокого давления

1

14

B00001450

FRAMED STRUCTURE OIL SEAL

Сальник корпуса подшипников вала привода топливного насоса высокого давления армированный

1

15

B00002051

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

4

20

B00002055

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

2

21

B00002058

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

2

23

B00000836

HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Гайка шестигранная точная

2

24

B00001882

HEX HEAD BOLT WITH WIRE HOLE ON HEAD

Болт с шестигранной головкой с отверстием для контровочной проволоки

2

25

761-07-024A

LOCK GASKET

Шайба контровочная

4

26

B00000634

HEXAGON HEAD BOLT

Болт с шестигранной головкой

10

27

B00001871

HEX HEAD BOLT WITH WIRE HOLE ON HEAD

Болт с шестигранной головкой с отверстием для контровочной проволоки

2

28

771-07-029

CLAMP

Шайба прижимная

2

29

S00010309

WATER PUMP GEAR (RIGHT)

Шестерня правого водяного насоса

1

30

S00010308

WATER PUMP GEAR (LEFT)

Шестерня левого водяного насоса

1

31

S00019715

GEAR, RIGHT CAMSHAFT

Шестерня правого распределительного вала

1

32

S00019716

GEAR, LEFT CAMSHAFT

Шестерня левого распределительного вала

1

33

761G-07-042

BOLT , IDLER GEAR

Болт промежуточной газораспределительной шестерни

2

34

761G-07-043

GASKET

Шайба прижимная промежуточной газораспределительной шестерни

2

35

B00000214

ROLLING  BEARING

Подшипник роликовый

6

36

B00001045

CIRCLIPS FOR BORES TYPE-A

Кольцо стопорное для отверстия

2

37

S00015236

IDLER GEAR, DRIVE PUMP

Шестерня промежуточная газораспределительная

1

38

S00015237

IDLER GEAR, TIMING

Шестерня промежуточная привода левого распределительного вала

1

39

771-07-026

CIRCLIPS FOR BORES

Кольцо стопорное для отверстия

1

40

B00000926

ROUND NUTS

Гайка круглая

1

41

B00001063

CIRCLIPE FOR SHAFT-TYPE A

Кольцо стопорное для вала

1

42

B00001674

FULL TOOTH LOCK WASHER

Шайба контровочная с насечкой

1

43

761-07-009A

SPACER RING

Кольцо разделительное

2

44

761G-07-035A

SEAL RING

Кольцо уплотнительное

1

45

S00010310

FIXING BOLT, GEAR IDLER

Болт крепления промежуточной шестерни привода левого распределительного вала

1

46

S00010520

GASKET

Шайба прижимная

1

47

S00019718

GEAR, CRANKSHAFT

Шестерня коленчатого вала

1

48

B00000136

PARALLEL PINS

Штифт направляющий

1

49

761-07-019B

THRUST PLATE

Диск упорный шестерни коленчатого вала

1

50

S00019717

IDLER GEAR, DRIVE PUMP

Шестерня промежуточная привода левого распределительного вала

1

51

B00000603

HEXAGON HEAD BOLT

Болт с шестигранной головкой

12

52

761-07-034

GASKET

Шайба контровочная

6

53

761-07-022C

THRUST BEARING, FRONT END

Подшипник упорный передний передней крышки  коленчатого вала

1

54

B00002001

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

1

55

B00001999

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

9

56

B774ZL-07-008

COVER, DRIVE MECHANISM

Крышка передняя коленчатого вала

1

57

A771Z-07-006

IDLER GEAR SHAFT

Вал газораспределительной промежуточной шестерни

1

58

771-07-025

THRUST BEARING

Подшипник упорный задний передней крышки  коленчатого вала

1

59

S00010521

CAMSHAFT IDLER GEAR SHAFT

Вал промежуточной шестерни привода левого распределительного вала

1

60

A771Z-07-007

IDLER GEAR SHAFT

Вал промежуточной шестерни привода левого распределительного вала

1

61

B00001237

SINGLE COIL SPRING LOCK WASHERS, NORMAL TYPE

Шайба пружинная

3

62

761G-07-051

HEXAGON HEAD BOLT

Болт с шестигранной головкой

3

63

B774ZL-07-030

FUEL INLET PIPE

Трубка подачи масла к масляной форсунке

1

64

G18-113-01

COPPER WASHER

Шайба медная

2

65

B00001824

COPPER WASHER

Шайба медная

6

66

S00011686

FUEL INLET PIPE

Трубка подачи масла к масляной форсунке

1

67

S00011663

FUEL INLET PIPE

Трубка подачи масла к масляной форсунке

1

68

B00002230

BANJO BOLT

Полый болт углового соединения

1

69

B774ZL-07-005

BOLT, INJECTOR

Болт крепления масляной форсунки

2

70

S00000128

SHAFT ASSY, FUEL INJECTION PUMP

Вал привода топливного насоса высокого давления в сборе

1

71

S00000160

COUPLING ASSY (ASSEMBLED)

Муфта соединительная в сборе

1

×
