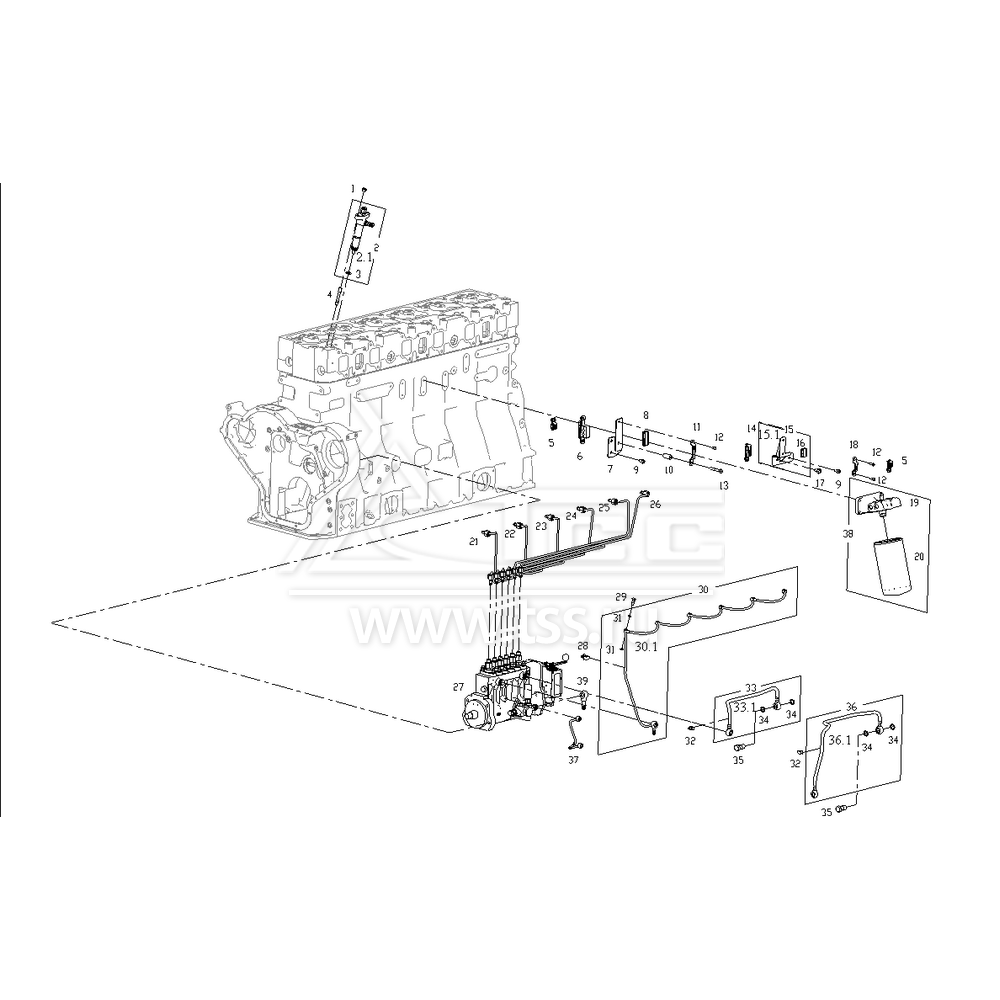

Топливная система SDEC SC15G500D2 (TSS Diesel TDS330-6LTE)

Топливная система SDEC SC15G500D2 (TSS Diesel TDS330-6LTE)

№ поз.

Номер

Description

Наименование

К-во

Примечание

1

B00001883

SMALL HEX HEAD NUT

Гайка шестигранная крепления форсунки

12

 2.1

S00011108

INJECTOR

Форсунка

6

3

S00006088

INJECTOR GASKET

Шайба форсунки

6

4

761G-04-102

INJECTOR STUD

Шпилька крепления форсунки

12

5

S00011774

FUEL LINES CLAMP

Скоба прижимная

2

6

S00011601

FUEL LINES CLAMP

Скоба прижимная

1

7

S00011778

HIGH PRESSURE FUEL TUBE BRACKET ASSY (WELDED)

Кронштейн трубок высокого давления

1

8

S00011771

CLAMP-RAIL

Скоба прижимная

1

9

B00004884

BOLT

Болт

2

10

S00011775

SPACER

Втулка распорная

1

11

S00011770

CUSHION, CLAMP-HIGH PESSURE FUEL PIPE

Прокладка прижимной скобы

1

12

B00004892

BOLT

Болт

3

13

B00004898

BOLT

Болт

1

14

S00011781

FUEL LINES CLAMP

Скоба прижимная

1

 15.1

S00011776

HIGH PRESSURE FUEL PIPE BRACKET

Кронштейн трубок высокого давления

1

16

S00011773

CLAMP-RAIL

Скоба прижимная

1

17

B00004888

BOLT

Болт

1

18

S00011772

CUSHION, CLAMP-HIGH PESSURE FUEL PIPE

Прокладка прижимной скобы

1

19

S00011230

FUEL FILTER BASE

Корпус толивного фильтра

1

20

S00010128

FUEL FILTER ASSY

Фильтроэлемент топливного фильтра

1

21

S00008987

HIGH PRESSURE FUEL TUBE ASSY (NO.1 CYLINDER)

Трубка высокого давления цилиндра №1 в сборе

1

22

S00008988

HIGH PRESSURE FUEL TUBE ASSY (NO.2 CYLINDER)

Трубка высокого давления цилиндра №2 в сборе

1

23

S00008989

HIGH PRESSURE FUEL TUBE ASSY (NO.3 CYLINDER)

Трубка высокого давления цилиндра №3 в сборе

1

24

S00008990

HIGH PRESSURE FUEL TUBE ASSY (NO.4 CYLINDER)

Трубка высокого давления цилиндра №4 в сборе

1

25

S00008991

HIGH PRESSURE FUEL TUBE ASSY (NO.5 CYLINDER)

Трубка высокого давления цилиндра №5 в сборе

1

26

S00008992

HIGH PRESSURE FUEL TUBE ASSY (NO.6 CYLINDER)

Трубка высокого давления цилиндра №6 в сборе

1

27

S00010119

FUEL INJECTION  PUMP ASSY

Топливный насос высокого давления в сборе

1

28

S00006746

CLAMP

Скоба прижимная

1

29

B00002232

BANJO BOLT

Полый болт типа "банджо"

6

 30.1

S00010519

INJECTOR FUEL RETURN TUBE

Трубка дренажа форсунок

1

31

B00001555

RUBBER COATED HARD WASHER

Шайба обрезиненная

12

32

S00010630

FUEL LINES CLAMP

Скоба  прижимная

1

 33.1

S00010604

FUEL FILTER OUTLET LINE ASSY

Трубка выходная топливного фильтра

1

34

B00001548

RUBBER COATED HARD WASHER

Шайба обрезиненная

4

35

B00002180

BANJO BOLT

Полый болт типа "банджо"

2

 36.1

S00010603

FUEL SUPPLY PUMP OUTLET TUBE

Трубка выходная подкачивающего насоса

1

37

S00010634

FUEL INJECTION PUMP FUEL INLET TUBE

Трубка подвода топлива к подкачивающему насосу

1

38

S00011229

FUEL FILTER GROUP

Фильтр топливный  в сборе

1

39

D26C-013-900

FUEL RETURN TUBE CONNECTOR ASSY

Наконечник дренажа топливного насоса высокого давления

1

×
