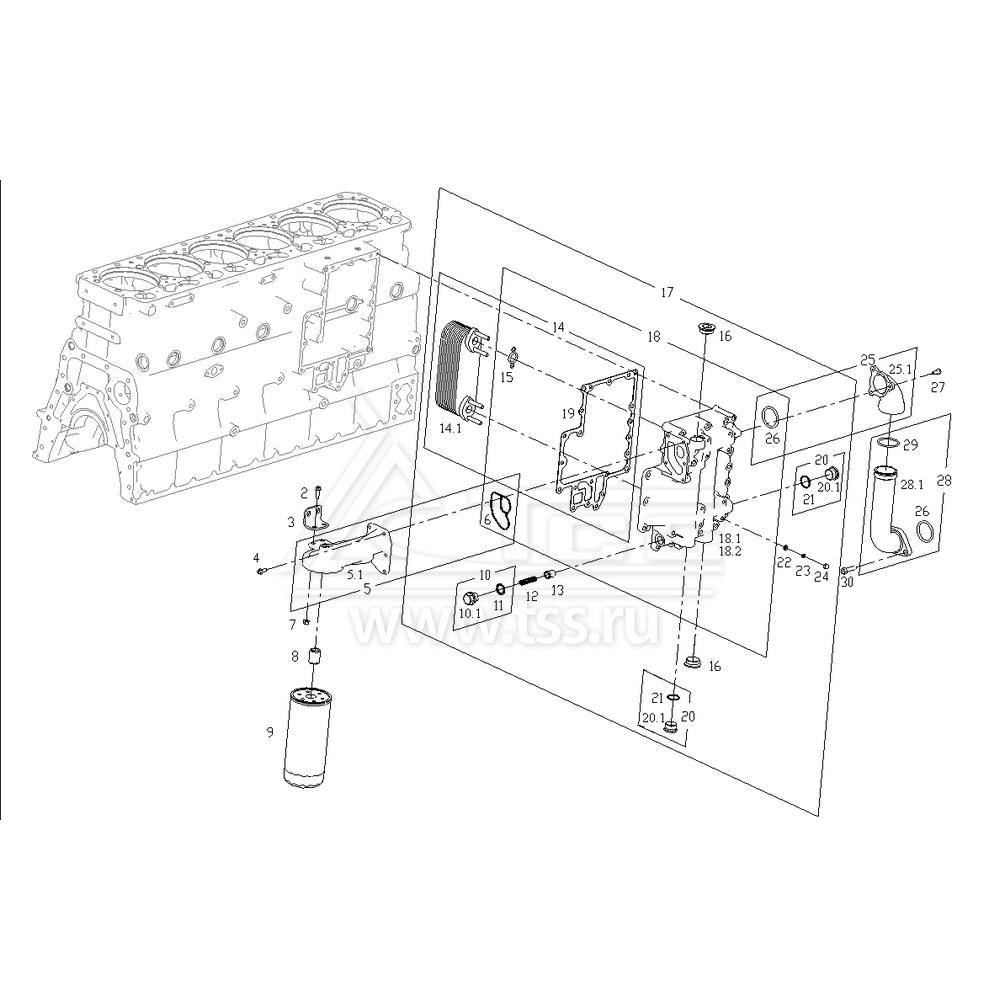

Масляный теплообменник SDEC SC15G500D2 (TSS Diesel TDS330-6LTE)

Масляный теплообменник SDEC SC15G500D2 (TSS Diesel TDS330-6LTE)

№ поз.

Номер

Description

Наименование

К-во

Примечание

2

B00002137

BOLT

Болт

2

3

S00009462

OIL FILTER BRACKET

Кронштейн корпуса масляного фильтра

1

4

B00002136

BOLT

Болт

5

 5.1

S00010475

OIL FILTER BASE

Корпус масляного фильтра

1

6

S00009442

OIL FILTER BASE WASHER

Прокладка корпуса масляного фильтра

1

7

B00000846

NUT

Гайка

2

8

G17-104-01

TURNBUCKLE

Втулка корпуса масляного фильтра

2

9

D17-002-02

OIL FILTER ASSY

Фильтроэлемент масляного фильтра

2

 10.1

S00013586

OIL GALLEY PRESSURE REGULATOR NUT

Заглушка регулятора давления масла

1

11

B00001552

RUBBER COATED HARD WASHER

Шайба обрезиненная

1

12

S00011927

OIL GALLEY PRESSURE REGULATOR SPRING

Пружина регулятора давления масла

1

13

G18-102-01

OIL GALLEY PRESSURE REGULATOR BODY

Корпус регулятора давления масла

1

 14.1

S00010821

OIL COOLER CORE

Сердцевина масляного теплообменника

2

15

S00012519

OIL COOLER BASE SEALING RING

Уплотнение сердцевины масляного теплообменника

4

16

S00002109

HEX SOCKET PIPE PLUG

Пробка резьбовая с внутренним шестигранником

2

17

S00010429

OIL COOLER ASSY

Масляный теплообменник в сборе

1

Вкл.поз. 6, 10.1, 11-13, 14.1, 15-16, 18.1, 19, 20.1, 21-24, 26

 18.1

S00002504

OIL COOLER BYPASS VALVE ASSY

Корпус масляного теплообменника в сборе

2

 18.2

S00010325

OIL COOLER COVER  (MACHINED)

Крышка масляного теплообменника

1

19

S00010040

OIL COOLER GASKET

Прокладка крышки масляного теплообменника

1

 20.1

S00007596

HEX SOCKET PIPE PLUG

Пробка резьбовая с внутренним шестигранником

2

21

S00007597

COPPER WASHER

Шайба медная

2

22

B00001300

PLAIN WASHER

Шайба плоская

8

23

B00001253

SPRING WASHER

Шайба пружинная

8

24

B00001236

CAP NUT

Гайка колпачковая

8

 25.1

S00010326

WATER PIPE-OIL COOLER JOINT

Патрубок выходной водяной

1

26

S00010046

O-RING

Кольцо уплотнительное круглого сечения

1

27

B00002134

BOLT

Болт

3

 28.1

S00010055

OUTLET TUBE ASSY

Патрубок выходной водяной

1

29

S00010045

O-RING

Кольцо уплотнительное круглого сечения

2

30

B00002007

BOLT

Болт

2

×
