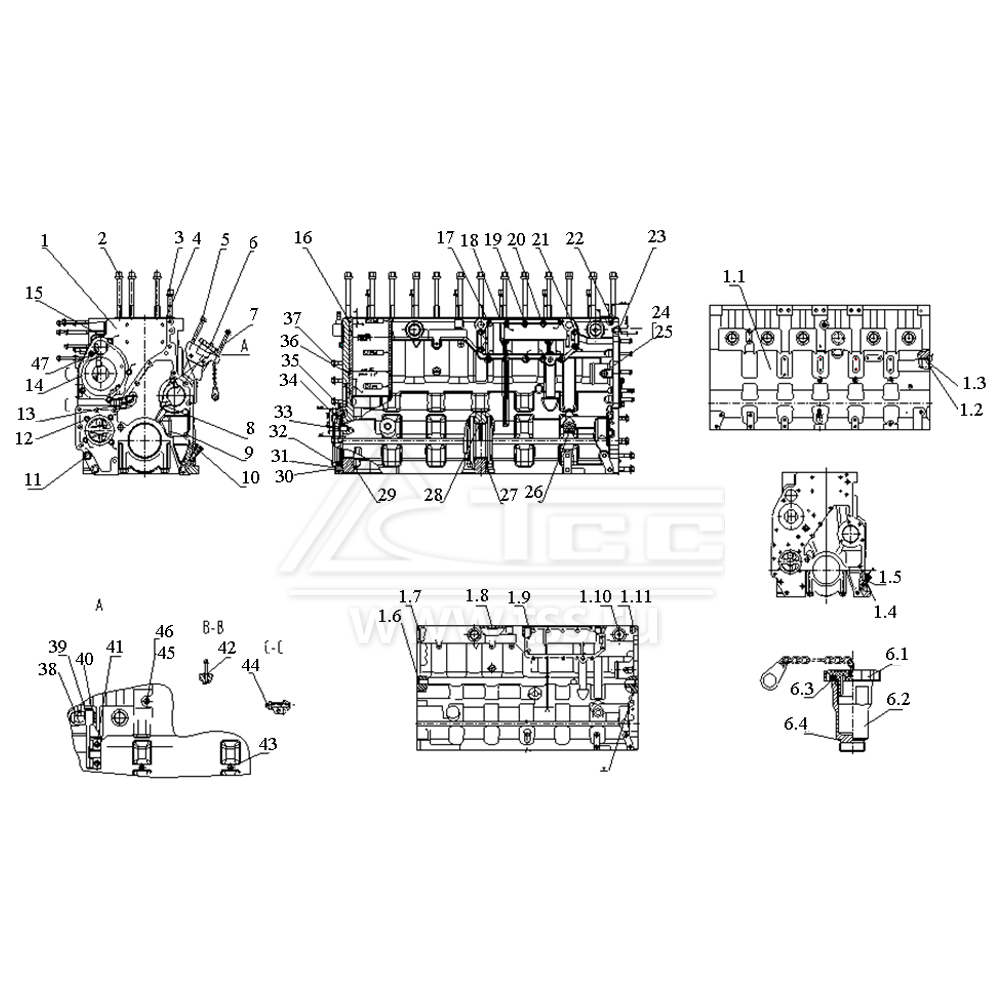

Блок цилиндров TSS Diesel TDS185-6LTЕ

Блок цилиндров TSS Diesel TDS185-6LTЕ

№ поз.

Номер

Part name

Наименование

К-во

Примечание

1

D02A-001-41+G

CYLINDER BLOCK ASSY (ASSEMBLED)

Блок цилиндров в сборе

1

1.1

D02A-002-32+D

CYLINDER BLOCK MACHINED ASSEMBLY

Блок цилиндров

1

1.2

D02A-113-01B+B

CAMSHAFT BEARING

Втулка распределительного вала

7

1.3

D02A-162-40+B

CUP PLUG

Заглушка

1

1.4

B00001546

RUBBER COATED HARD WASHER

Шайба обрезиненная

2

1.5

D02A-142-05+B

OIL DIPSTICK TUBE

Трубка масляного щупа

1

1.6

D02A-161-01+A

CUP PLUG

Заглушка

1

1.7

D04-167-01A+A

CUP PLUG

Заглушка

8

1.8

D04-166-01A+A

CUP PLUG

Заглушка

2

1.9

D02A-161-31+B

CUP PLUG

Заглушка

2

1.10

D02A-308-01+A

CUP PLUG

Заглушка

1

1.11

D02A-309-01+B

CUP PLUG

Заглушка

1

2

D02A-107-40+A

CYLINDER HEAD BOLT (LONG)

Болт головки цилиндров длинный

20

3

D02A-108-40+A

CYLINDER HEAD BOLT (SHORT)

Болт головки цилиндров короткий

6

4

D02A-109-30B+B

CYLINDER HEAD GASKET

Прокладка головки цилиндров

1

5

B00002033

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

2

6

D02A-004-01+B

OIL FILLER ASSY

Маслозаливная горловина

1

6.1

D02A-006-04+B

OIL FILLER COVER ASSY

Крышка маслозаливной горловины

1

6.2

D02A-005-04+B

OIL FILLER TUBE

Горловина маслозаливная

1

6.3

D02A-328-01+A

OIL FILLER COVER SEALING RING

Уплотнительное кольцо крышки маслозалиной горловины

1

6.4

B00000301

O-RING

Кольцо уплотнительное круглого сечения

1

7

D02A-114-01C+A

CAMSHAFT THRUST PLATE

Пластина распределительного вала упорная

1

8

B00000631

HEXAGON HEAD BOLT

Болт с шестигранной головкой

2

9

D02A-129-40+C

GEAR HOUSING GASKET

Прокладка корпуса шестерен

1

10

D02A-179-01+A

NUT

Гайка

1

11

B00002062

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

4

12

B00002142

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

4

13

D02A-030-03+A

PISTON-COOLING ORIFICE ASSY

Форсунка охлаждения поршня в сборе

6

14

D02A-307-01+D

GASKET

Прокладка

1

15

B00002147

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

2

16

D02A-104-40+A

CYLINDER LINER

Гильза цилиндра

6

17

D02A-306-01A+A

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

6

18

D02A-133-30A+C

OIL COOLER GASKET

Прокладка масляного теплообменника

1

19

B00002156

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

4

20

D02A-311-01+A

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

2

21

B00002165

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

2

22

D02A-312-01+A

DOWEL,PIN

Штифт направляющий

2

23

B00000098

DOWEL,PIN

Штифт направляющий

2

24

B00001545

RUBBER COATED HARD WASHER

Шайба обрезиненная

2

25

B00001724

HEXAGON PIPE PLUG

Пробка резьбовая  с  шестигранной головкой

2

26

D02A-163-01+D

PLUG

Пробка

1

27

D02A-323-40+B

THRUST BEARING, CRANKSHAFT(DOWN)

Вкладыш упорного подшипника коленчатого вала нижний

1

28

D02A-111-40+B

THRUST BEARING, CRANKSHAFT(UP)

Вкладыш упорного подшипника коленчатого вала верхний

1

29

D02A-112-40+A

MAIN BEARING(DOWN)

Вкладыш коренного подшипника коленчатого вала нижний

6

30

D02A-115-01B+D

PLATE

Крышка задняя

1

31

D02A-116-01+B

O-RING

Кольцо уплотнительное круглого сечения

1

32

D02A-118-07+A

CRANKSHAFT REAR SEAL

Сальник коленчатого вала задний

1

33

B00000102

DOWEL,PIN

Штифт направляющий

2

34

D02A-110-40+A

MAIN BEARING(UP)

Вкладыш коренного подшипника коленчатого вала верхний

6

35

B00002114

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

8

36

D02A-171-30A+A

SEAL

Уплотнение

18

37

B00002057

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

12

38

D02A-173-40+C

SUPPORT

Кронштейн

1

39

D02A-174-40+E

SUPPORT

Кронштейн

1

40

B00002145

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

2

41

B00002137

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

2

42

B00001020

ELASTIC PIN

Штифт эластичный

3

43

D02A-166-01+C

PLUG

Заглушка

2

44

B00001811

ENLARGED ROUGH WASHER

Шайба

1

45

B00001378

O-RING

Кольцо уплотнительное круглого сечения

1

46

D02A-168-01+A

HEXAGON PIPE PLUG

ЗаглушкаПробка резьбовая шестигранная

1

47

B00002153

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

3

×
