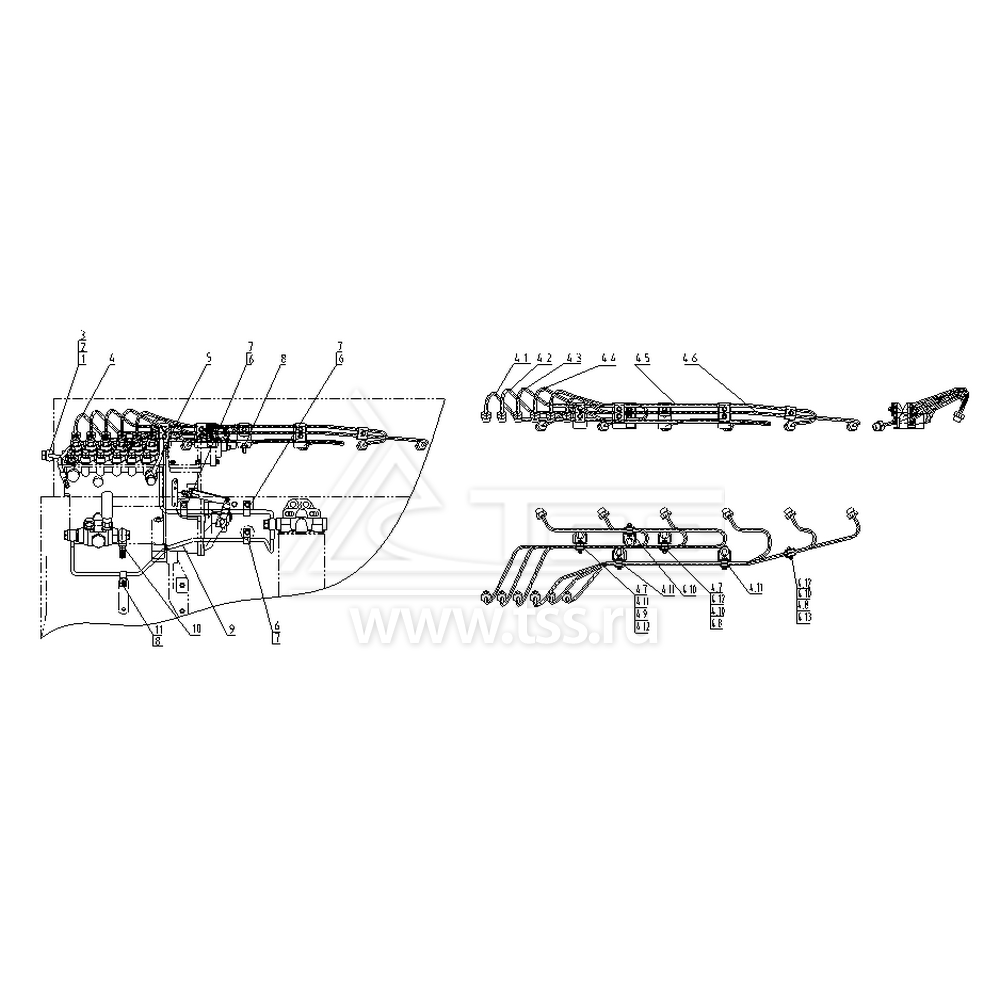

Трубки топливной системы SDEC SC9D340D2

Трубки топливной системы SDEC SC9D340D2

№ поз.

Номер

Part name

Наименование

К-во

Примечание

1

B00002179

BANJO BOLT

Полый болт типа "банджо"

1

2

B00001547

RUBBER COATED HARD WASHER

Шайба обрезиненная

2

3

S00008845+02

FUEL RETURN PIPE ASSY (WELDED), FUEL INJECTION PUMP

Возвратный топливопровод ка дренажа топливного насоса высокого давления

1

4

S00008141+01

HIGH PRESSURE FUEL PIPE ASSY

Комплект трубок высокого давления в сборе

1

 4.1

S00008119+01

HIGH PRESSURE FUEL TUBE ASSY (NO.1 CYLINDER)

Трубка высокого давления цилиндра №1 в сборе

1

 4.2

S00008120+01

HIGH PRESSURE FUEL TUBE ASSY (NO.2 CYLINDER)

Трубка высокого давления цилиндра №2 в сборе

1

 4.3

S00008121+01

HIGH PRESSURE FUEL TUBE ASSY (NO.3 CYLINDER)

Трубка высокого давления цилиндра №3 в сборе

1

 4.4

S00008122+01

HIGH PRESSURE FUEL TUBE ASSY (NO.4 CYLINDER)

Трубка высокого давления цилиндра №4 в сборе

1

 4.5

S00008123+01

HIGH PRESSURE FUEL TUBE ASSY (NO.5 CYLINDER)

Трубка высокого давления цилиндра №5 в сборе

1

 4.6

S00008124+01

HIGH PRESSURE FUEL TUBE ASSY (NO.6 CYLINDER)

Трубка высокого давления цилиндра №6 в сборе

1

 4.7

S00008137+01

BRACKET ASSY (WELDED), HIGH PRESSURE FUEL PIPE

Комплект кронштейнов трубок высокого давления

5

 4.8

D26-105-02+A

BRACE,FUEL TUBE

Скоба прижимная

3

 4.9

D26-105-01+B

BRACE,FUEL TUBE

Скоба прижимная

3

 4.10

D26-104-02+A

CUSHION

Прокладка прижимной скобы

4

 4.11

D26-104-01+A

CUSHION

Прокладка прижимной скобы

6

 4.12

B0002108

HEX HEAD BOLT (FLANGED)

Болт сшестигранной головкой с фланцем

10

 4.13

B00000840

NUT, HEX FLANGE HEAD CAP

Гайка шестигранная с фланцем

1

5

S00008400+03

FUEL INLET LINE, INJECTION PUMP

Тубка подачи топлива в топливный насос высокого давления

1

6

D26-117-39+D

CLAMP

Скоба прижимная

3

7

B0002045

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

3

8

B00002132

HEX HEAD BOLT (FLANGED)

Болт с шестигранной головкой с фланцем

6

9

S00008399+04

FUEL SUPPLY PUMP OUTLET TUBE

Трубка выходная из подкачивающего насоса

1

10

D26-007-01+A

JOINT ASSY (WELDED)

Угловой штуцер подвода топлива к подкачивающему насосу

1

11

D26-117-34+C

CLAMP

Скоба прижимная

1

×
