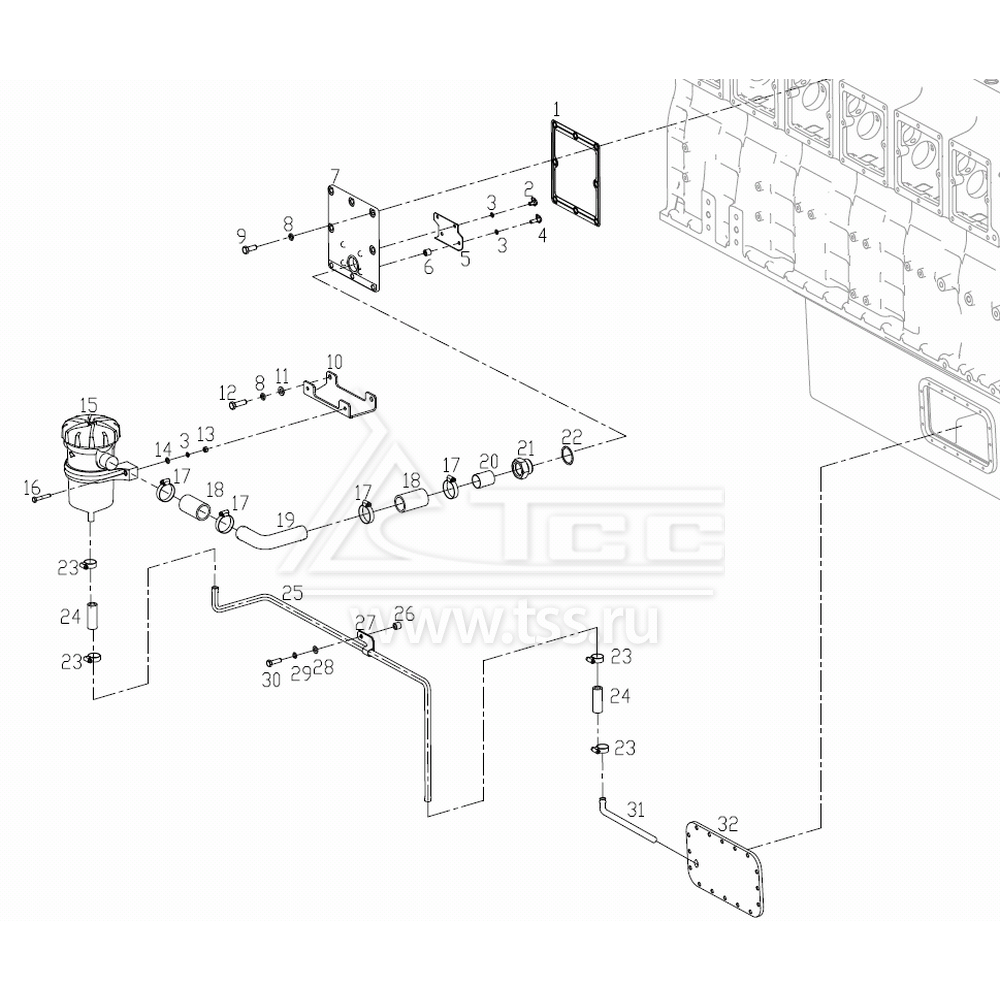

Система вентиляции картера SDEC SC33W990D2

Система вентиляции картера SDEC SC33W990D2

№ поз.

Номер

Description

Наименование

К-во

Примечание

1

W02F-109-01

COVER GASKET

Прокладка крышки картера распределительного вала

1

2

B00001881

HEX HEAD BOLT WITH WIRE HOLE ON HEAD

Болт с шестигранной головкой с контровочным отверстием

2

3

B00001253

SPRING WASHER

Шайба пружинная

8

4

B00004189

HEX HEAD BOLT WITH WIRE HOLE ON HEAD

Болт с шестигранной головкой с контровочным отверстием

2

5

W02E-119-01

OIL BAFFLE

Пластина маслоотражающая

1

6

W02E-115-01

SPACER

Втулка проставочная

2

7

W02E-116-02

COVER

Крышка отсека распределительного вала

1

8

B00001239

SPRING WASHER

Шайба пружинная

10

9

B00000541

HEXAGON HEAD BOLT

Болт с шестигранной головкой

8

10

W02E-114-02

CRANKCASE FILTER BRACKET

Кронштейн сепаратора масла картерных газов

1

11

B00001278

PLAIN WASHER

Шайба

2

12

B00000547

HEXAGON HEAD BOLT

Болт с шестигранной головкой

2

13

B00000793

HEXAGON NUT (TYPE 1)

Гайка шестигранная (тип 1)

2

14

B00001299

PLAIN WASHER

Шайба

4

15

W02E-004-01

CRANKCASE FILTER ASSY

Сепаратор масла картерных газов

1

16

B00000485

HEXAGON HEAD BOLT

Болт с шестигранной головкой

2

17

B00001571

CLAMP

Хомут

4

18

B00002388

WATER HOSE

Шланг соединительный

2

19

W02E-126-01

CRANKCASE FILTER INLET TUBE

Трубка входная 2 сепаратора картерных газов

1

20

W02E-118-01

OUTLET TUBE

Трубка входная 1 сепаратора картерных газов

1

21

W02E-006-01

OUTLET TUBE ASSY

Штуцер трубки 1 сепаратора картерных газов

1

22

W02A-140-01

WASHER

Шайба уплотнительная

1

23

B00001565

CLAMP

Хомут

4

24

W02E-124-01

WATER HOSE

Шланг соединительный

4

25

W02E-120-02

OIL RETURN PIPE, CRANKCASE VENT FILTER

Трубка 1 слива из сепаратора масла

1

26

W02E-125-01

SPACER

Втулка проставочная

1

27

W02E-123-01

CLAMP

Скоба прижимная

1

28

B00001275

PLAIN WASHER

Шайба

1

29

B00001237

SPRING WASHER

Шайба пружинная

1

30

B00000512

HEXAGON HEAD BOLT

Болт с шестигранной головкой

1

31

W02E-122-01

OIL RETURN PIPE

Трубка 2 слива из сепаратора масла

1

32

W02E-007-01

COVER ASSY (WELDED)

Крышка боковая масляного поддона в сборе

1

×
