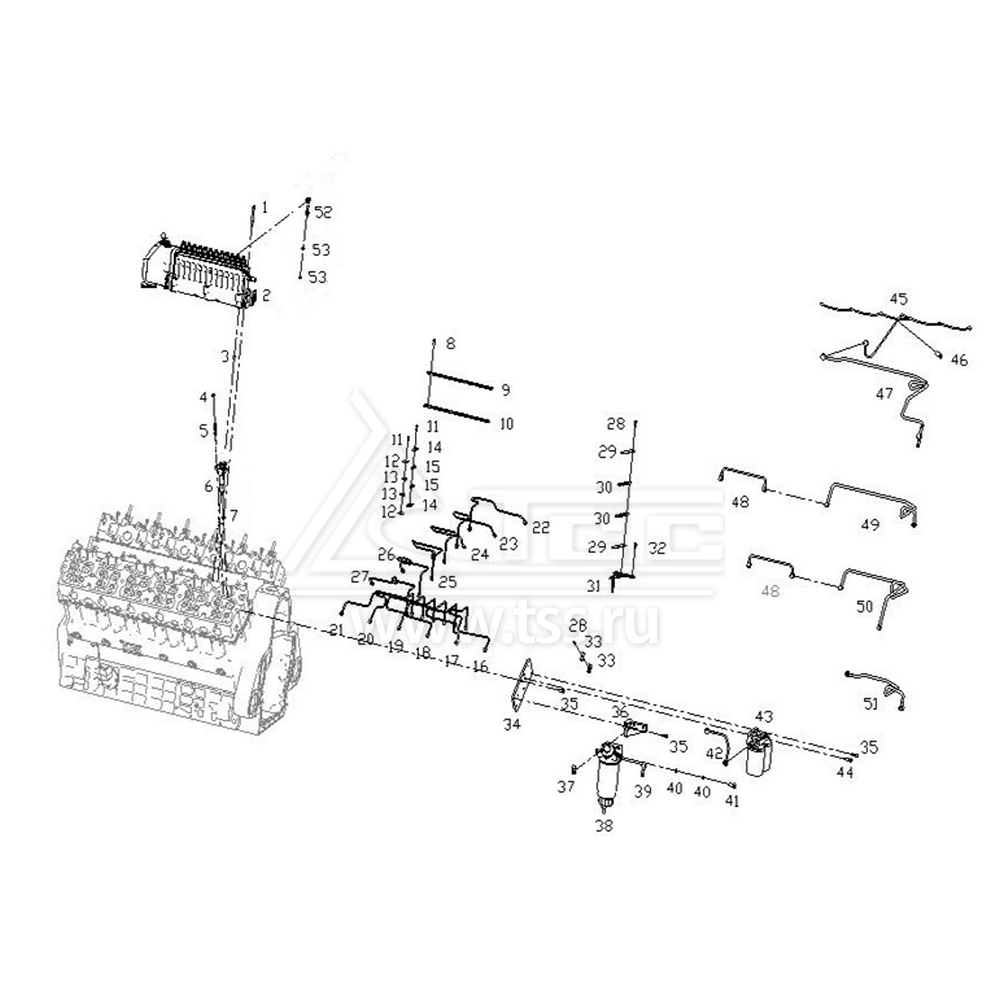

Топливная система SDEC SC27G900D2

Топливная система SDEC SC27G900D2

№ поз.

Номер

Description

Наименование

К-во

Примечание

1

B00004823

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

6

2

S00001236

FUEL INJECTION  PUMP ASSY

Насос топливный высокого давления в сборе

1

3

B00000129

PARALLEL PINS

Штифт направляющий

2

4

B00001883

SMALL HEXAGONAL NUT

Гайка шестигранная

24

5

761G-04-102

STUD, INJECTOR

Шпилька крепления форсунки

24

6

S00011906

INJECTOR ASSY

Форсунка

12

7

S00006088

GASKET, INJECTOR

Шайба уплотнительная форсунки

12

8

B00002137

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

24

9

B774ZLA-26-005

CLAMP, FUEL PIPE

Скоба прижимная топливопровода

2

10

B774ZLA-26-006

CLAMP, FUEL PIPE

Скоба прижимная топливопровода

2

11

B00002108

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

12

12

D26-105-02

CLAMP

Скоба прижимная

20

13

D26-104-02

CUSHION, CLAMP

Прокладка прижимной скобы

20

14

D26-105-01

CLAMP

Скоба прижимная

2

15

D26-104-01

CUSHION, CLAMP

Прокладка прижимной скобы

2

16

S00010660

HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Трубка высокого давления цилиндра № 1 в сборе

1

17

S00010661

HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER

Трубка высокого давления цилиндра № 2 в сборе

1

18

S00010662

HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER

Трубка высокого давления цилиндра №3 в сборе

1

19

S00010663

HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Трубка высокого давления цилиндра № 4 в сборе

1

20

S00010664

HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER

Трубка высокого давления цилиндра № 5 в сборе

1

21

S00010665

HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER

Трубка высокого давления цилиндра № 6 в сборе

1

22

S00010666

HIGH PRESSURE FUEL PIPE ASSY, NO.7 CYLINDER

Трубка высокого давления цилиндра № 7 в сборе

1

23

S00010667

HIGH PRESSURE FUEL PIPE ASSY, NO.8 CYLINDER

Трубка высокого давления цилиндра № 8 в сборе

1

24

S00010668

HIGH PRESSURE FUEL PIPE ASSY, NO.9 CYLINDER

Трубка высокого давления цилиндра № 9 в сборе

1

25

S00010669

HIGH PRESSURE FUEL PIPE ASSY, NO.10 CYLINDER

Трубка высокого давления цилиндра № 10 в сборе

1

26

S00010670

HIGH PRESSURE FUEL PIPE ASSY, NO.11 CYLINDER

Трубка высокого давления цилиндра № 11 в сборе

1

27

S00010671

HIGH PRESSURE FUEL PIPE ASSY, NO.12 CYLINDER

Трубка высокого давления цилиндра № 12 в сборе

1

28

B00002123

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

8

29

S00009979

CLAMP, LOW PRESSURE FUEL PIPE

Скоба прижимная

6

30

S00006612

CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Прокладка прижимной скобы

6

31

S00014706

BRACKET, LOW PRESSURE FUEL PIPE

Кронштейн трубок низкого давления

1

32

B00002132

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

2

33

S00006613

CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Прокладка прижимной скобы

4

34

S00006611

MOUNTING PLATE, FUEL FILTER

Пластина крепления топливных фильтров

1

35

B00001999

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

6

36

S00009244

BRACKET, FUEL FILTER

Кронштейн топливного фильтра грубой очистки

1

37

D00-137-01

CLAMP

Блок прижимной

1

38

S00009522

PRIMARY FUEL FILTER GROUP

Фильтроэлемент топливный фильтра грубой очистки

1

39

D26C-013-900

OIL RETURN CONNECTOR ASSY

Штуцер выходной трубки фильтра грубой очистки

1

40

B00001547

COMPOSITE HARD SEAL GASKET

Шайба обрезиненная

2

41

B00000681

HEXAGON HEAD BOLT

Болт с шестигранной головкой

1

42

S00009466

FUEL RETURN LINE (RIGHT), INJECTOR

Трубка топливная дренажная правых форсунок

1

43

S00009513

FINE FUEL FILTER GROUP

Фильтроэлемент топливный фильтра тонкой очистки

1

44

B00002004

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

1

45

S00009467

FUEL RETURN LINE (LEFT), INJECTOR

Трубка топливная дренажная левых форсунок

1

46

S00014568

CLAMP

Скоба прижимная

1

47

S00015967

FUEL RETURN PIPE, FUEL INJECTION PUMP

Трубка дренажная топливного насоса высокого давления

1

48

S00009465

CONNECTING LINE, FUEL TRANSFTER PUMP

Трубка входная топливного подкачивающего насоса

2

49

S00009469

OUTLET PIPE, FUEL SUPPLY PUMP

Трубка выходная подкачивающего топливного насоса

1

50

S00009468

INLET PIPE, FUEL SUPPLY PUMP

Трубка входная подкачивающего топливного насоса

1

51

S00009470

FUEL INLET PIPE, FUEL INJECTION PUMP

Трубка входная топливного насоса высокого давления

1

52

A771Z-19-010

OIL RETURN PIPE ASSY (WELDED)

Трубка масляная насоса высокого давления

1

53

B00002471

O-RING

Кольцо уплотнительное круглого сечения

2

×
