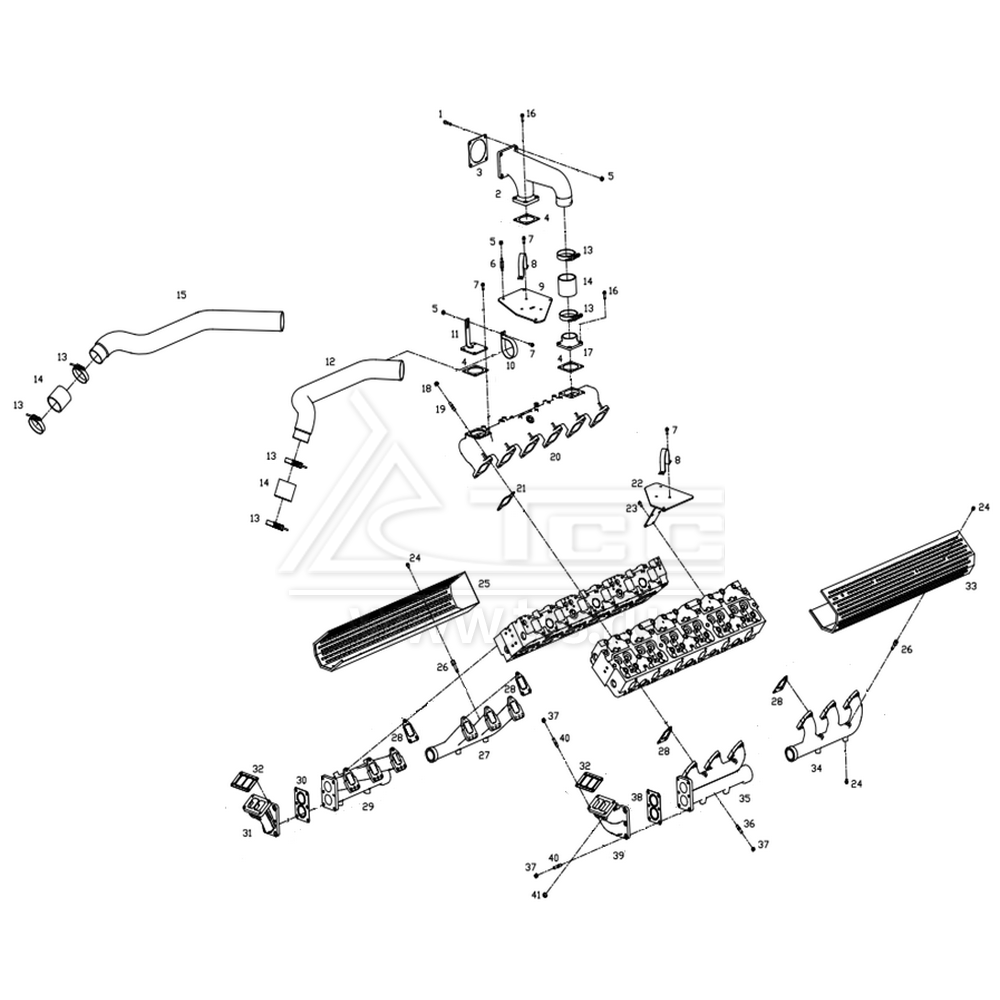

Впускные и выпускные коллекторы SDEC SC27G755D2

Впускные и выпускные коллекторы SDEC SC27G755D2

№ поз.

Номер

Description

Наименование

К-во

Примечание

1

B00002145

HEXAGON BOLTS WITH FLANGE

Болт с шестиранной головкой с фланцем

4

2

S00009067

AIR INLET PIPE,  INTERCOOLER

Патрубок входной интеркулера

1

3

S00009955

GASKET, INTERCOOLER AIR INLET PIPE

Прокладка входного патрубка интеркулера

1

4

S00009415

GASKET, AIR INTAKE PIPE COVER PLATE

Прокладка входного патрубка интеркулера

4

5

B00000846

HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Гайка шестигранная с мелким шагом резьбы

10

6

S00009089

SUPPORT, PIPE FIXING PLATE

Шпилька опорной пластины выходного патрубка турбокомпрессора

4

7

B00002134

HEXAGON BOLTS WITH FLANGE

Болт с шестиранной головкой с фланцем

18

8

S00012898

CLAMP

Скоба прижимная

4

9

S00012880

FIXING FLANGE, INTERCOOLER AIR OUTLET PIPE

Пластина опорная входного патрубка турбокомпрессора

1

10

S00012872

CLAMP

Хомут

2

11

S00012873

INTAKE TUBE BRACKET(LEFT) SERVICE GROUP

Заглушка с кронштейном левого впускного коллектора

2

12

S00012911

COMPRESSOR AIR OUTLET PIPE (RIGHT)

Патрубок выходной правого турбокомпрессора

1

13

B00001543

SPRING CLAMP

Хомут пружинный

6

14

S00017180

AIR INTAKE HOSE

Рукав соединительный

3

15

S00012905

COMPRESSOR AIR OUTLET PIPE (LEFT)

Патрубок выходной левого турбокомпрессора

1

16

B00002137

HEXAGON BOLTS WITH FLANGE

Болт с шестиранной головкой с фланцем

8

17

S00009063

ADAPTER, AIR INTAKE PIPE

Адептер впускного коллектора

1

18

B00000833

HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Гайка шестигранная с мелким шагом резьбы

24

19

B00001100

STUD

Шпилька

24

20

S00008945

AIR INTAKE PIPE

Коллектор впускной

2

21

761G-04-014B

GASKET, AIR INTAKE PIPE

Прокладка впускного коллектора

12

22

S00012881

COMPRESSOR OUTLET PIPE BRACKET

Кронштейн выходного патрубка турбокомпрессора

1

23

B00002132

HEXAGON BOLTS WITH FLANGE

Болт с шестиранной головкой с фланцем

4

24

B00002129

HEXAGON BOLTS WITH FLANGE

Болт с шестиранной головкой с фланцем

16

25

S00009139

HEAT SHIELD, EXHAUST MANIFOLD(LEFT)

Кожух термозащитный левого выпускного коллектора

1

26

S00015381

CONNECTOR

Шпилька установочная

4

27

S00009130

EXHAUST PIPE (LEFT)

Коллектор выпускной левый передний

1

28

S00009520

GASKET, EXHAUST MANIFOLD

Прокладка выпускного коллектора

12

29

S00009108

EXHAUST MANIFOLD, LEFT

Коллектор выпускной левый задний

1

30

S00009240

GASKET

Прокладка левого кронштейна турбокомпрессора

1

31

S00011993

BRACKET (LEFT), TURBOCHARGER

Кронштейн левого турбокомпрессора

1

32

761Z-13-007A

GASKET

Прокладка турбокомпрессора

2

33

S00009959

HEAT SHIELD, EXHAUST MANIFOLD(RIGHT)

Кожух термозащитный правого выпускного коллектора

1

34

S00009122

REAR EXHAUST PIPE, RIGHT

Коллектор выпускной правый передний

1

35

S00009105

EXHAUST MANIFOLD, RIGHT

Коллектор выпускной правый задний

1

36

D13-103-01

STUD

Шпилька

36

37

D13-304-01

NUT, FLANGE-TURBOCHARGER

Гайка с фланцем турбокомпрессора

56

38

S00009241

GASKET

Прокладка правого кронштейна турбокомпрессора

1

39

S00012287

BRACKET (RIGHT), TURBOCHARGER

Кронштейн правого турбокомпрессора

1

40

C38AL-38AL001

STUD

Шпилька

20

41

B00001693

INNER HEXAGON TAPERED SCREW PLUG

Пробка резьбовая коническая

4

×
