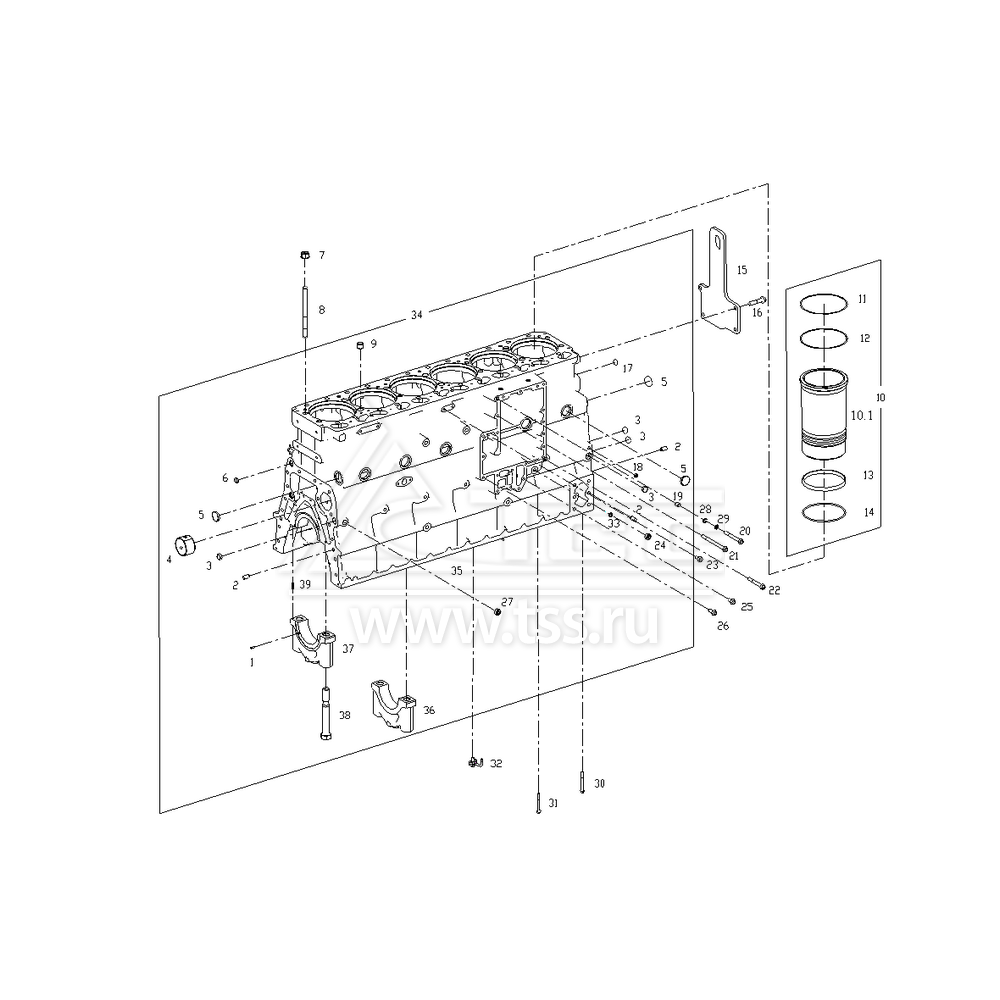

Блок цилиндров SDEC SC15G500D2

Блок цилиндров SDEC SC15G500D2

№ поз.

Номер

Description

Наименование

К-во

Примечание

1

B00000118

PIN

Штифт направляющий

4

2

B00000102

PIN

Штифт направляющий

6

3

G02-173-01

PLUG

Пробка

4

4

G02-115-01

CAMSHAFT BEARING

Втулка распредвала

7

5

761G-04-052D

PLUG

Пробка

7

6

B00000297

O-RING

Кольцо уплотнительное круглого сечения

2

7

S00008189

CYLINDER HEAD NUT

Гайка головки цилиндров

38

8

S00008188

CYLINDER HEAD BOLT

Шпилька головки цилиндров

38

9

761W-02-064A

RETAINER SLEEVE

Втулка фиксирующая

2

11

S00010059

WASHER

Кольцо уплотнительное верхнее

6

12

S00010060

WASHER

Кольцо уплотнительное верхнее

6

 10.1

G02-102-01

CYLINDER LINER

Гильза цилиндра

6

13

G02-117-01

SEAL

Кольцо антикавитационное

6

14

761-02-003B

SEAL

Кольцо уплотнительное нижнее

12

15

S00010124

ENGINE LIFTING EYE

Рым подъема двигателя передний

1

16

B00002066

BOLT

Болт

4

17

D02A-161-01

PLUG

Пробка

1

18

B00001697

HEXAGON COUNTERSUNK CONE PIPE PLUG

Пробка резьбовая коническая с шестигранной головкой

5

19

S00001515

RETAINER SLEEVE

Втулка фиксирующая

2

20

B00000412

BOLT

Болт

1

21

B00001993

BOLT

Болт

3

22

B00004890

BOLT

Болт

10

23

B00001996

BOLT

Болт

2

24

B00001725

HEXAGON COUNTERSUNK CONE PIPE PLUG

Пробка резьбовая коническая с шестигранной головкой

1

25

B00001999

BOLT

Болт

1

26

B00001999

BOLT

Болт

6

27

B00001695

HEXAGON COUNTERSUNK CONE PIPE PLUG

Пробка резьбовая коническая с шестигранной головкой

1

28

B00001275

PLAIN WASHER

Шайба

1

29

B00001237

SPRING WASHER

Шайба пружинная

1

30

B00002161

BOLT

Болт

2

31

B00002158

BOLT

Болт

4

32

S00006214

PISTON-COOLING ORIFICE ASSY

Форсунка охлаждения поршня в сборе

6

33

B00001821

COPPER WASHER

Шайба медная

1

34

S00011483

CYLINDER BLOCK ASSY (MACHINED)

Блок цилиндров в сборе

1

Вкл.поз. 1-6, 9, 17-19, 24, 27, 33, 35-39

35

S00010524

CYLINDER BLOCK

Блок цилиндров

1

36

G02-109-01A

MAIN BEARING CAP

Крышка коренного подшипника коленчатого вала

6

37

G02-110-01A

CAP, THRUST BEARING

Крышка упорного подшипника коленчатого вала

1

38

G02-111-01

BOLT, MAIN BEARING

Болт крышки коренного подшипника коленчатого вала

14

39

G02-134-01

DOWEL PIN

Штифт направляющий

1

×
