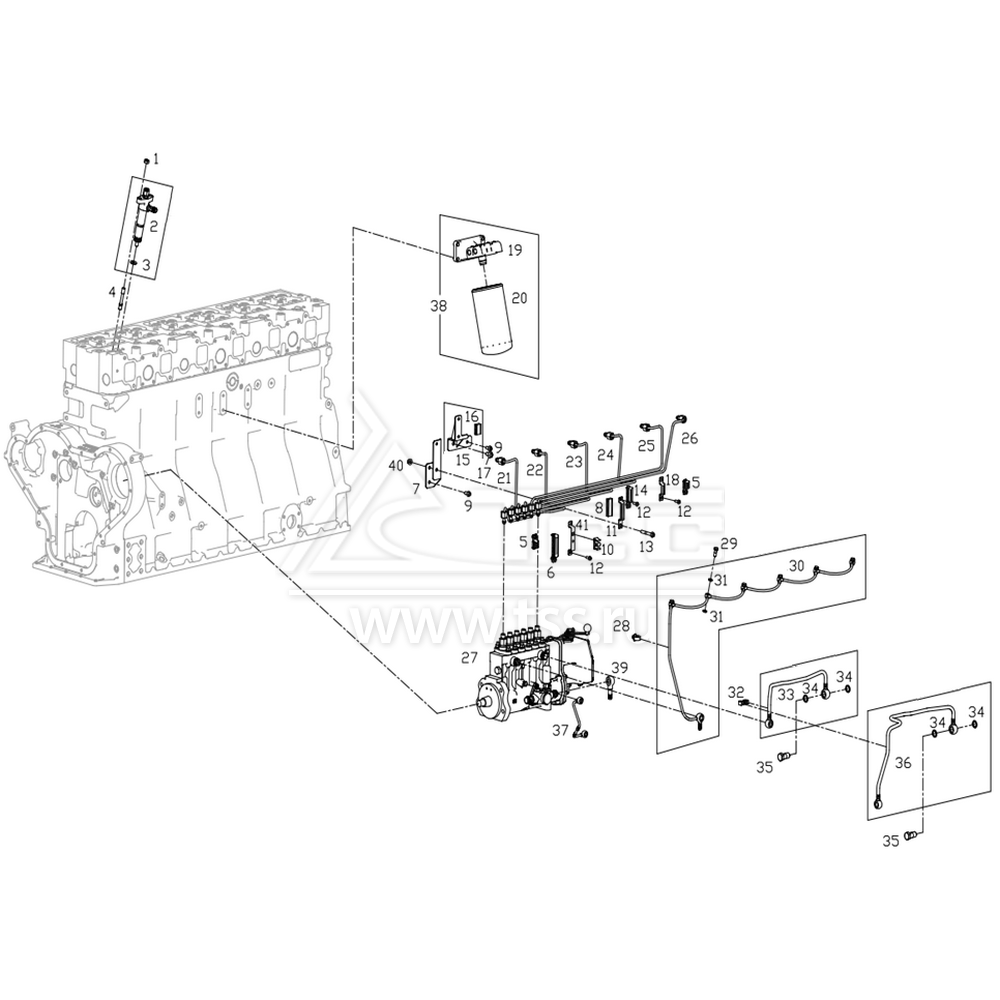

Топливная система SDEC SC13G420D2

Топливная система SDEC SC13G420D2

№ поз.

Номер

Description

Наименование

К-во

Примечание

1

B00001883

SMALL HEX HEAD NUT

Гайка шестигранная низкая

12

2

S00017756

INJECTOR

Форсунка топливная

6

3

S00006088

INJECTOR GASKET

Шайба уплотнительная форсунки

6

4

761G-04-102

INJECTOR STUD

Шпилька форсунки

12

5

S00011774

FUEL LINES CLAMP

Скоба прижимная топливопроводов

2

6

S00014627

FUEL LINES CLAMP

Скоба прижимная топливопроводов

1

7

S00011778

HIGH PRESSURE FUEL TUBE BRACKET ASSY (WELDED)

Кронштейн топливопроводов высокого давления

1

8

S00011771

CLAMP-RAIL

Планка крепления прижимной скобы

1

9

B00004884

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

2

10

S00014629

PLASTIC CLAMP

Прижим пластиковый

1

11

S00011770

CUSHION, CLAMP-HIGH PESSURE FUEL PIPE

Прокладка прижимной скобы

1

12

B00002117

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

5

13

B00002155

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

1

14

S00011781

FUEL LINES CLAMP

Скоба прижимная

1

15

S00011776

HIGH PRESSURE FUEL PIPE BRACKET

Кронштейн топливных трубок высокого давления

1

16

S00011773

CLAMP-RAIL

Планка направляющая прижимной скобы

1

17

B00004888

HEXAGON BOLTS WITH FLANGE

Болт с шестигранной головкой с фланцем

1

18

S00011772

CUSHION, CLAMP-HIGH PESSURE FUEL PIPE

Прокладка прижимной скобы

1

19

S00011230

FUEL FILTER BASE

Корпус топливного фильтра

1

20

S00010128

FUEL FILTER ASSY

Фильтроэлемент топливный

1

21

S00008987

HIGH PRESSURE FUEL TUBE ASSY (NO.1 CYLINDER)

Трубка топливная высокого давления цилиндра № 1

1

22

S00008988

HIGH PRESSURE FUEL TUBE ASSY (NO.2 CYLINDER)

Трубка топливная высокого давления цилиндра № 2

1

23

S00008989

HIGH PRESSURE FUEL TUBE ASSY (NO.3 CYLINDER)

Трубка топливная высокого давления цилиндра № 3

1

24

S00008990

HIGH PRESSURE FUEL TUBE ASSY (NO.4 CYLINDER)

Трубка топливная высокого давления цилиндра № 4

1

25

S00008991

HIGH PRESSURE FUEL TUBE ASSY (NO.5 CYLINDER)

Трубка топливная высокого давления цилиндра № 5

1

26

S00008992

HIGH PRESSURE FUEL TUBE ASSY (NO.6 CYLINDER)

Трубка топливная высокого давления цилиндра № 6

1

27

S00000215

FUEL INJECTION  PUMP ASSY

Топливный насос высокого давления в сборе

1

28

S00006746

CLAMP

Скоба прижимная

1

29

B00002232

BANJO BOLT

Полый болт углового соединения

6

30

S00010519

INJECTOR FUEL RETURN TUBE

Трубка дренажная топливных форсунок в сборе

1

31

B00001555

RUBBER COATED HARD WASHER

Шайба уплотнительная обрезиненная

12

32

S00010630

FUEL LINES CLAMP

Скоба прижимная

1

33

S00010604

FUEL FILTER OUTLET LINE ASSY

Трубка выходная топливного фильтра

1

34

B00001548

RUBBER COATED HARD WASHER

Шайба уплотнительная обрезиненная

4

35

B00002180

BANJO BOLT

Полый болт углового соединения

2

36

S00010603

FUEL SUPPLY PUMP OUTLET TUBE ASSY

Трубка выходная топливного подкачивающего насоса

1

37

S00010634

FUEL INLET PIPE ASSY (WELDED)

Трубка подвода топлива к подкачивающему насосу

1

38

S00011229

FUEL FILTER GROUP

Фильтр топливный в сборе

1

Вкл.поз.19-20

39

D26C-013-900

FUEL RETURN TUBE CONNECTOR ASSY

Наконечник дренажа из топливного насоса высокого давления

1

40

B00000846

HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Гайка шестигранная с фланцем точная

1

41

S00014628

BRACKET, LOW PRESSURE FUEL PIPE

Кронштейн топливной трубки низкого давления

1

×
