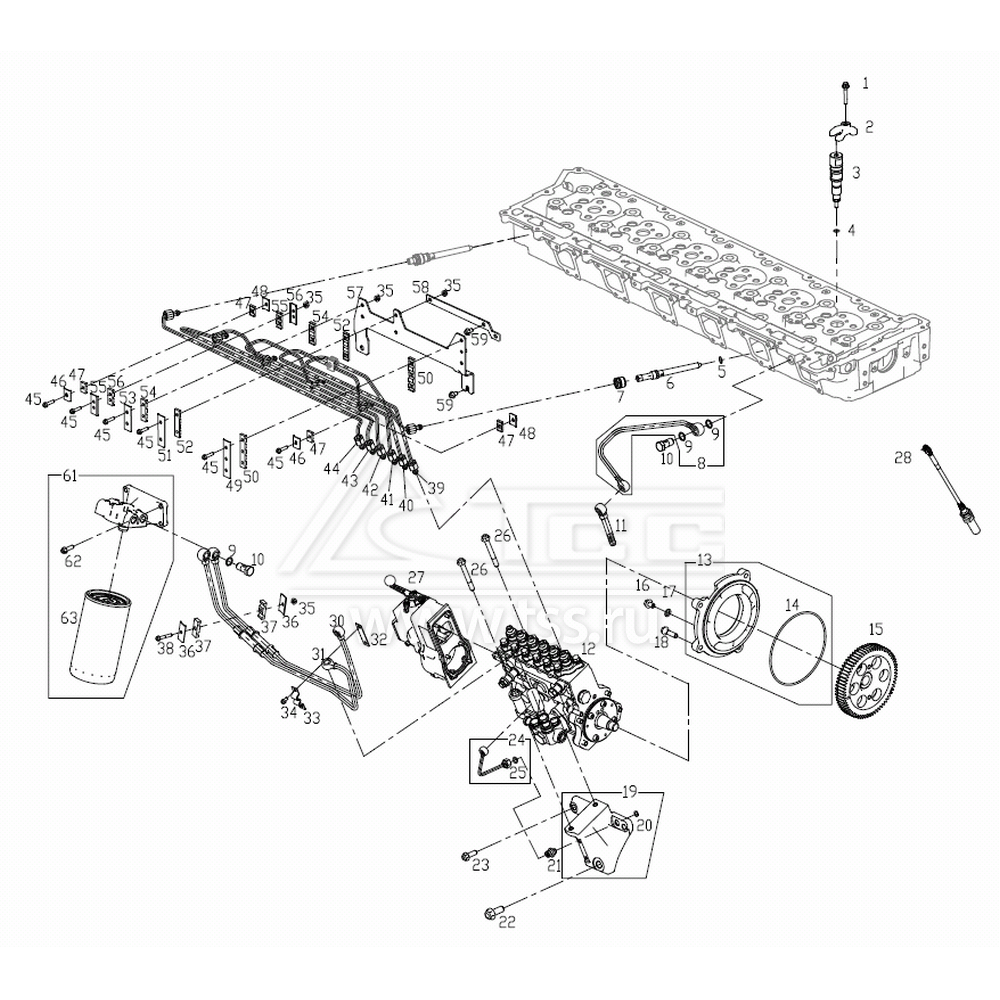

Топливная система SDEC SC12E460D2

Топливная система SDEC SC12E460D2

№ поз.

Номер

Description

Наменование

К-во

Примечание

1

S00001895

INJECTOR CLAMP BOLT

Болт скобы крепления форсунки

6

2

S00008059

CLAMP, INJECTOR

Скоба крепления форсунки

6

3

S00012359

INJECTOR ASSY

Форсунка в сборе

6

6

S00009336

FUEL INLET JOINT, INJECTOR

Трубка удлинительная

6

7

S00002203

INJECTOR FUEL INLET TUBE NUT

Гайка удлинительной трубки

6

9

B00001548

RING

Прокладка

6

10

B00002180

BANJO BOLT

Полый болт углового соединения

3

11

S00012820

OIL RETURN CONNECTOR

Наконечник дренажной трубки

1

12

S00010596

INJECTOR ASSY

Насос топливный высокого давления в сборе

1

13

FUEL INJECTION PUMP FLANGE ADAPTER

Фланцевый переходник привода топливного насоса высокого давления

1

Вкл.поз.13-14. По запросу с указанием серийного номера двигателя

14

B00004627

O-RING

Кольцо уплотнительное круглого сечения

1

15

S00008359

GEAR, FUEL INJECTION PUMP

Шестерня топливного насоса высокого давления

1

16

S00006223

SIX ANGLE BOLT FLANGE

Болт с шестигранной головкой с фланцем

1

17

B00001815

COPPER WASHER

Шайба медная

1

18

B00002004

SIX ANGLE BOLT FLANGE

Болт с шестигранной головкой с фланцем

4

19

S00010152

BRACKET, FUEL INJECTION PUMP

Кронштейн топливного насоса высокого давления

1

Вкл.поз. 19-20

20

B00004901

O-RING

Кольцо уплотнительное круглого сечения

1

21

S00006054

PIPE PLUG ASSY (ASSEMBLED)

Пробка резьбовая в сборе

1

21

S00004821

JOINT ADAPTER, ENGINE OIL

Штуцер подачи масла в топливный насос высокого давления

1

22

B00002084

SIX ANGLE BOLT FLANGE

Болт с шестигранной головкой с фланцем

1

23

B00002001

SIX ANGLE BOLT FLANGE

Болт с шестиграной головкой с фланцем

6

24

S00010153

OIL INLET PIPE ASSY, FUEL INJECTION PUMP

Трубка подачи масла в топливный насос высокого давления

1

Вкл.поз. 24-25

25

S00004814

O-RING

Кольцо уплотнительное круглого сечения

1

26

B00002032

SIX ANGLE BOLT FLANGE

Болт с шестигранной головкой с фланцем

2

27

S00010600

ACTUATOR ASSY, ELECTRONIC GOVERNOR

Актуатор электронного регулятора оборотов

1

28

S00011542

COPPER WASHER

Датчик оборотов двигателя

1

29

B00001469

BANJO BOLT

Полый болт типа "банджо"

1

30

S00011785

FUEL FILTER OUTLET LINE ASSY

Трубка выходная топливного фильтра в сборе

1

31

S00011784

FUEL SUPPLY PUMP OUTLET TUBE ASSY

Трубка выходная подкачивающего насоса в сборе

1

32

S00011783

CLAMP, LOW PRESSURE FUEL PIPE

Скоба прижимная

1

33

S00009814

FUEL LINES CLAMP

Скоба прижимная

1

34

B00002110

SIX ANGLE BOLT FLANGE

Болт с щестигранной головкой с фланцем

2

35

B00000844

SIX ANGLE BOLT FLANGE

Болт с шестигранной головкой с фланцем

5

36

D24B-119-02

CLAMP

Скоба прижимная

2

37

S00009822

CLAMP

Прокладка прижимной скобы

2

38

B00002124

SIX ANGLE BOLT FLANGE

Болт с шестигранной головкой с фланцем

1

39

S00010809

HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER

Трубка высокого давления цилиндра № 6 в сборе

1

40

S00010808

HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER

Трубка высокого давления цилиндра № 5 в сборе

1

41

S00010807

HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Трубка высокого давления цилиндра № 4 в сборе

1

42

S00010806

HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER

Трубка высокого давления цилиндра № 3 в сборе

1

43

S00010805

HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER

Трубка высокого давления цилиндра № 2 в сборе

1

44

S00010804

HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Трубка высокого давления цилиндра № 1 в сборе

1

45

B00002122

SIX ANGLE BOLT FLANGE

Болт с шестигранной головкой с фланцем

12

46

D26-105-02

CLAMP

Скоба прижимная

3

47

D26-104-02

CLAMP

Прокладка прижимной скобы

6

48

S00010810

CLAMP ASSEMBLY (WELDING), HIGH PRESSURE FUEL PIPE

Скоба прижимная

3

49

S00009626

CLAMP

Скоба прижимная

1

50

S00009625

CLAMP

Прокладка прижимной скобы

2

51

S00009628

CLAMP

Скоба прижимная

1

52

S00009627

CLAMP

Прокладка прижимной скобы

2

53

S00009630

CLAMP

Скоба прижимная

1

54

S00009629

CLAMP

Прокладка прижимной скобы

2

55

D26-105-01

CLAMP

Скоба прижимная

2

56

D26-104-01

CLAMP

Прокладка прижимной скобы

2

58

S00009623

BRACKET ,HIGH PRESSURE FUEL PIPE

Кронштейн трубок высокого давления

1

58

S00009624

BRACKET ,HIGH PRESSURE FUEL PIPE

Кронштейн трубок высокого давления

1

59

B00002130

SIX ANGLE BOLT FLANGE

Болт с шестигранной головкой с фланцем

3

61

S00010126

FUEL FILTER ASSY

Фильтр топливный в сборе

1

Вкл.поз. 61-63

61

S00010127

BASE, FUEL FILTER

Корпус топливного фильтра

1

62

S00010128

FUEL FILTER ASSY

Фильтроэлемент топливного фильтра

1

63

B00004369

SIX ANGLE BOLT FLANGE

Болт с шестигранной головкой с фланцем

4

64

S00012819

JOINT ADAPTER

Переходник подкачивающего насоса

1

×
