Энергокомплекс 1,5 МВт - Система энергоснабжения для нефтяной компании ТНК-ВР

Энергокомплекс 1,5 МВт - Система энергоснабжения для нефтяной компании ТНК-ВР

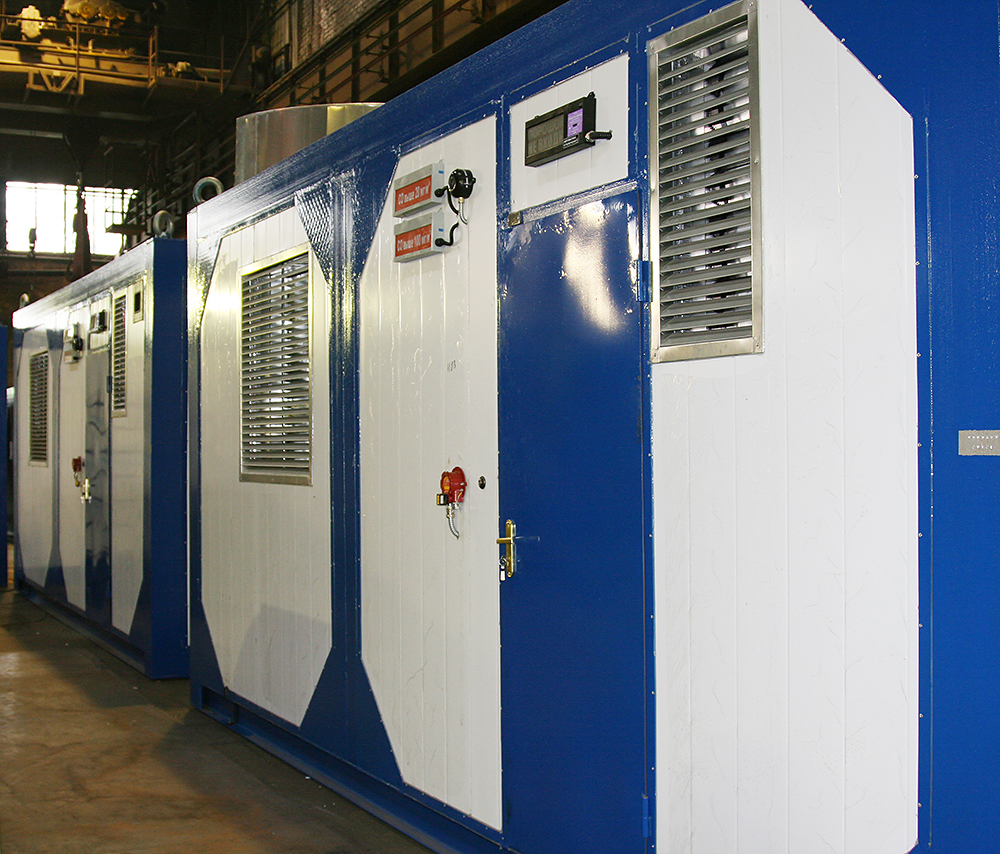

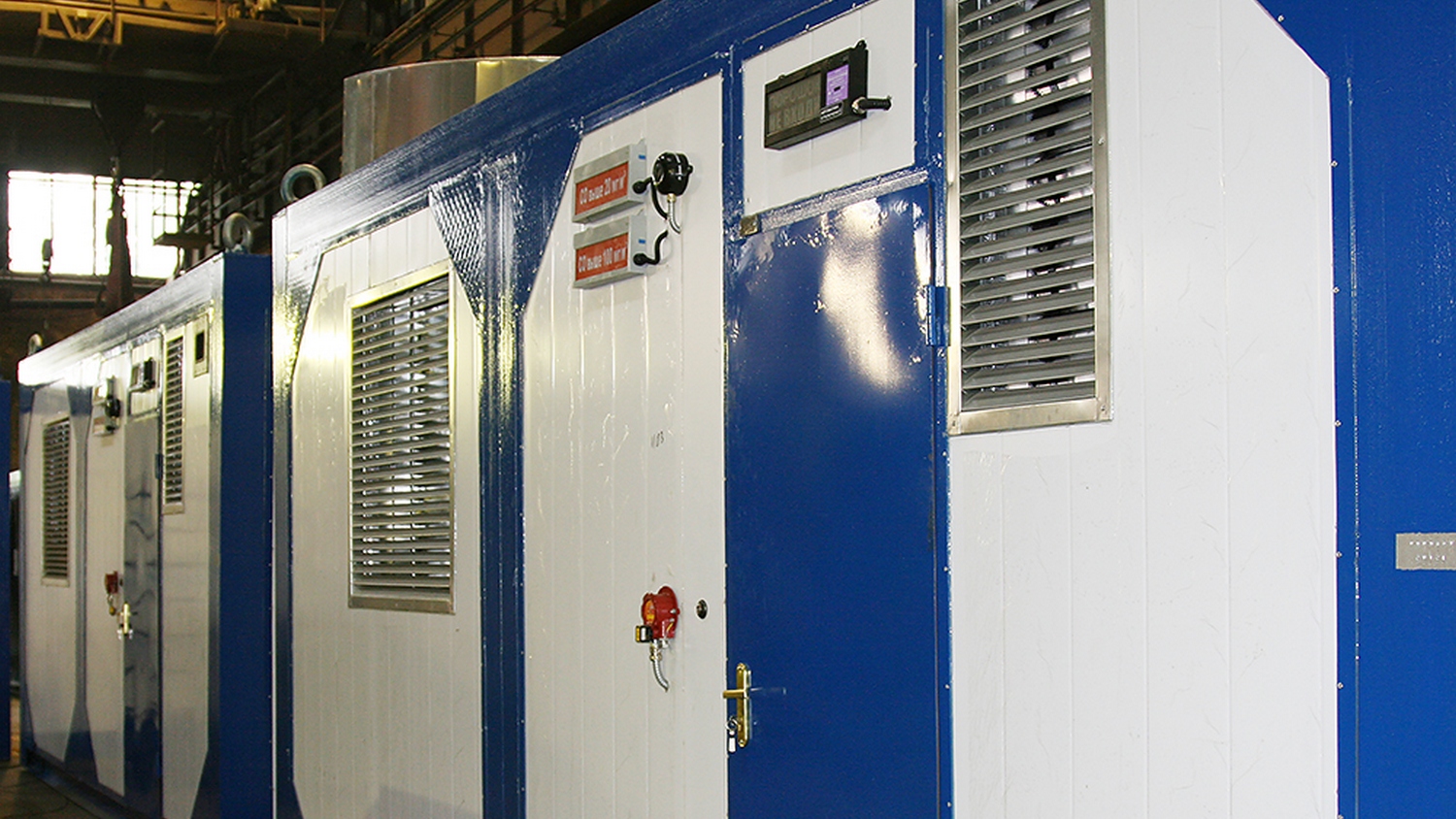

Под каждую электростанцию были изготовлены контейнеры ПБК-6 Арктического исполнения. Для повышения теплоизоляционных свойств основание контейнеров утеплено сендвич-панелями шириной 150 мм. Блок-контейнеры Арктического исполнения должны обеспечить работу ДГУ в диапазоне внешних температур -60 до +40 С. Конструктивное исполнение контейнеров предотвращает образование изморози и наледи на внутренних поверхностях.

Конструкция блок-контейнеров предусматривает возможность снятия торцевой стеновой панели для удобства монтажа/демонтажа генераторных установок. Выполнено усиление пола и крышы, что обеспечило достаточную жесткость конструкции, обеспечивающую размещение оборудования весом до 14 тонн.

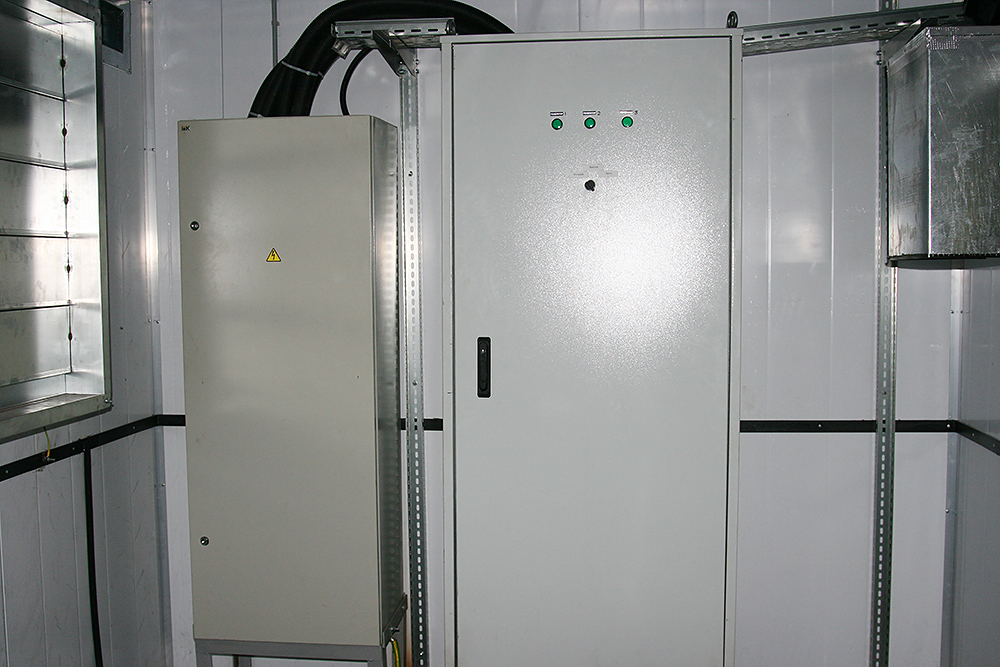

Суммарная максимальная мощность дизельной электростанции в режиме синхронизации 1500 кВт. Для реализации этих задач был установлен блок АВР(ATS) обеспечивающий синхронизацию ДЭС. Автоматизация ДЭС(ДГУ) обеспечивает автоматическое выполнение следующих процессов: пуск и остановка ДЭС при определенных условиях, связанных с изменением напряжения в сети, автоматическая подстройка уровня выходного напряжения ДЭС, в зависимости от величины подключаемой нагрузки и пр. Установленный блок АВР успешно прошел испытания.

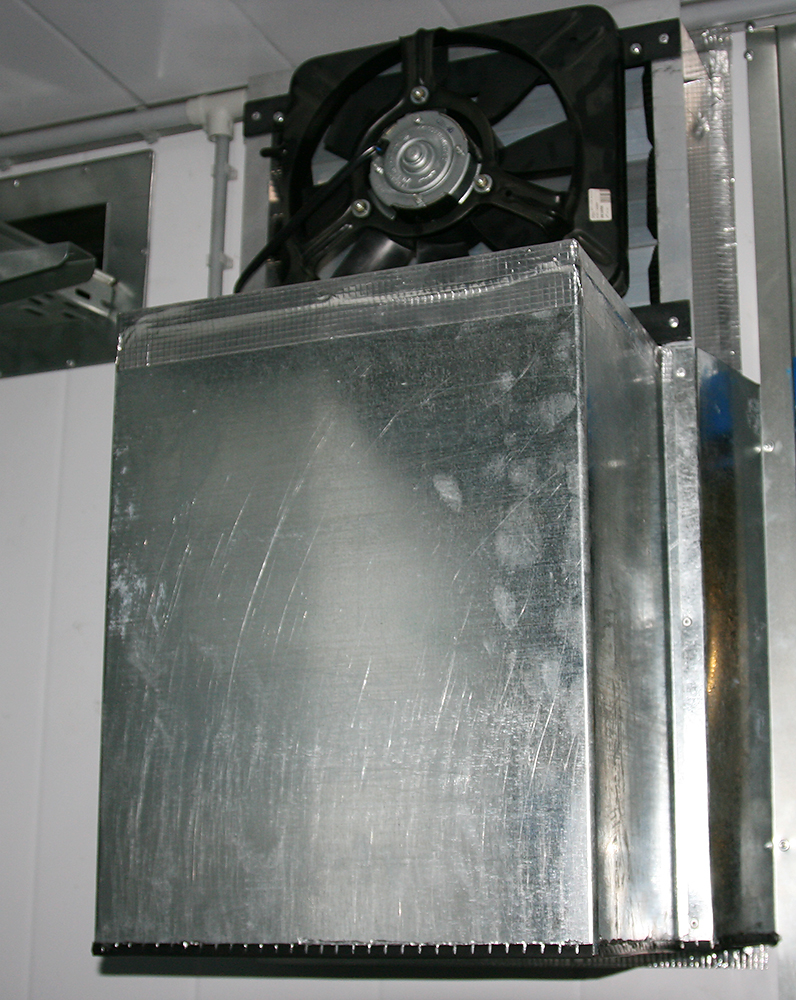

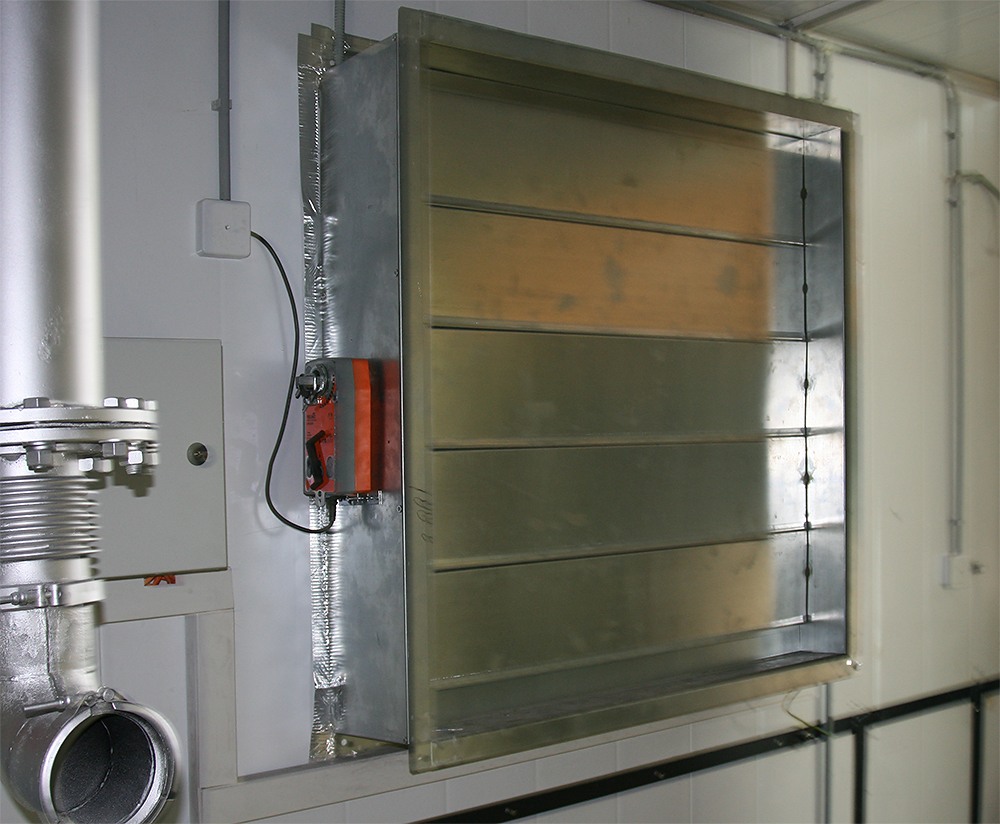

Вентиляция блок-контейнера обеспечивается путем применения регулируемых жалюзи с подогревом по алгоритму "зима-лето", оснащенных автоматически открывающимися/закрывающимися жалюзи при включении/выключении генераторной установки.

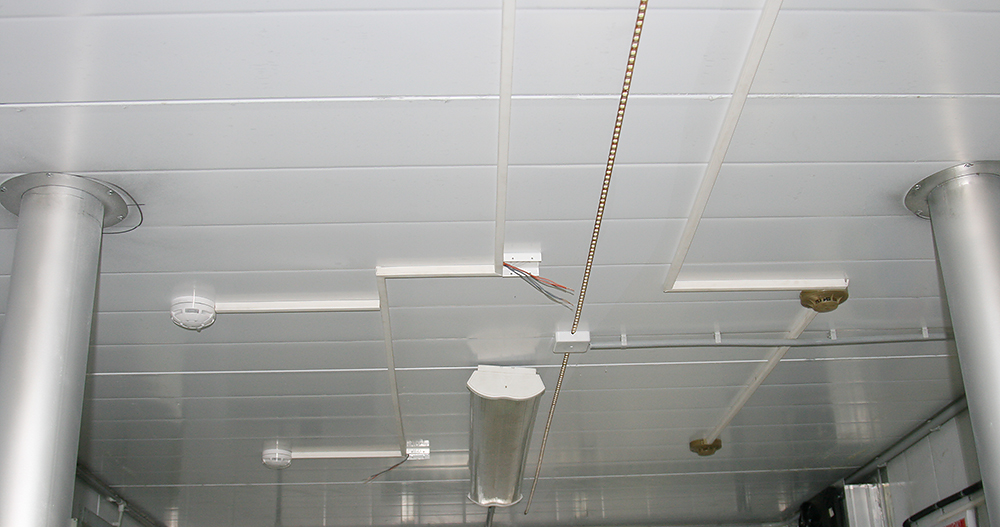

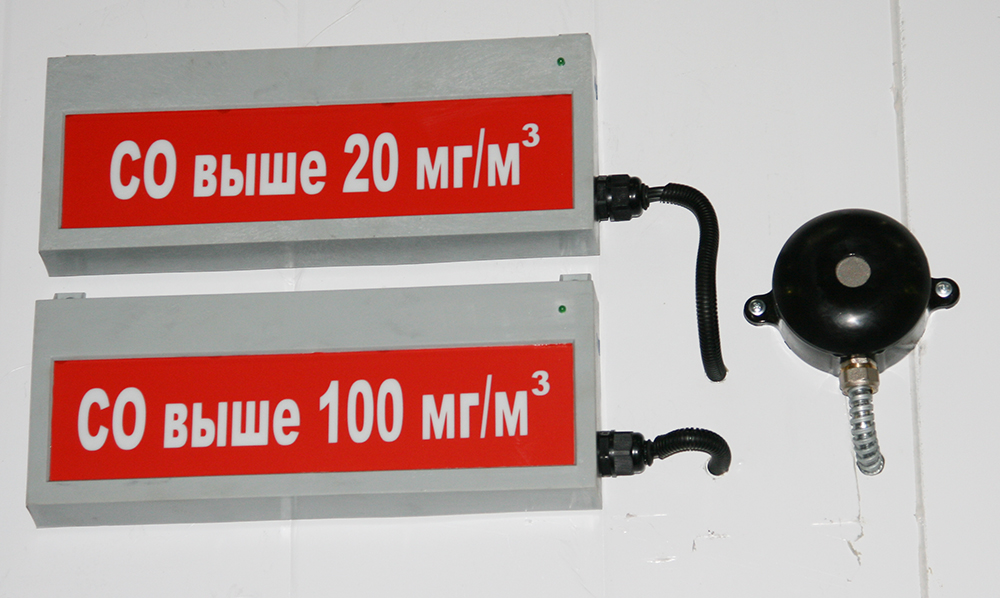

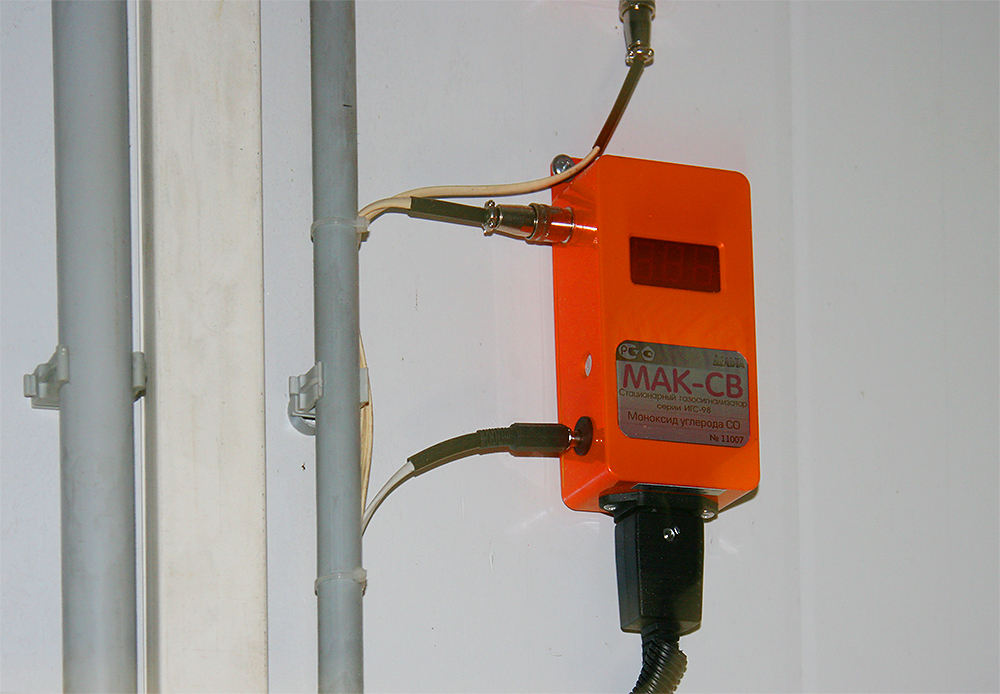

Предусмотрены датчики предельно допустимых концентраций (датчики ПДК) и обеспечена автоматическая блокировка работы ДГУ при повышении предельно допустимой концентрации СО выше 100 мг/м3 и при пожаре.Обеспечен запуск системы вентиляции при повышении предельной допустимой концентрации СО выше 20 мг/м3 и блокировку работы системы вентиляции при пожаре. У входа в контейнер размещена световая и звуковая сигнализация ПДК 20 мг/м3 и 100 мг/м3.

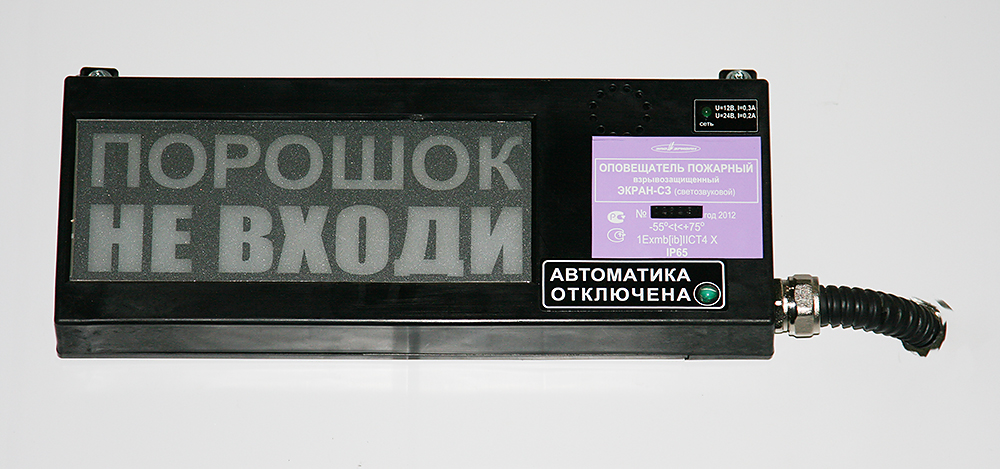

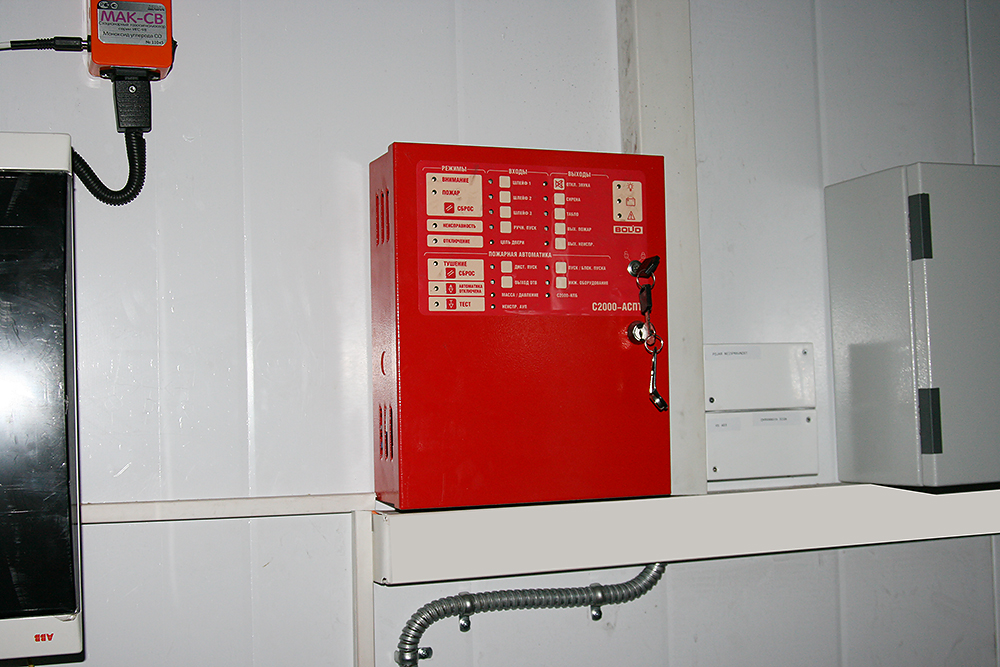

Предусмотрена автоматическая система порошкового пожаротушения для локализации и тушения горючих жидкостей и электрооборудования находящегося под напряжением. Основа системы - модуль автоматического пожаротушения.

Окрас всех контейнеров Север выполнен по стандартам ТНК-BP.

Предварительная сборка была проведена в Москве специалистами ГК ТСС. После доставки ДЭС, на место выезжали наладчики ГК ТСС и провели полную комплексную пуско-наладку системы стабилизированного электроснабжения.
