Общие характеристики
При соответствующей дополнительной комплектации, HUGONG ARMADA 1000N позволяет выполнить на одном рабочем месте:
|
Наименование параметра |
Ед. измерения |
ARMADA 1000N |
ARMADA 1250N |
|---|---|---|---|
|
Параметры сети |
В, Гц |
380, 50 |
380, 50 |
|
Потребляемая мощность |
кВА |
53,3 |
69,8 |
|
Диапазон регулирования тока |
А |
60 – 1000 |
60 – 1250 |
|
Коэффициент мощности |
|
0,9 |
0,9 |
|
КПД |
% |
85 |
85 |
|
ПВ |
% |
100 |
100 |
|
Габариты |
мм |
840 х 380 х 900 |
840 х 380 х 900 |
|
Масса |
кг |
150 |
150 |
|
Модель |
Ед. измерения |
ARMADA-1000N |
ARMADA-1250N |
|---|---|---|---|
|
Сварочная проволока |
Ø мм |
2,0 – 6,0 |
2,0 – 6,0 |
|
Способ поджига дуги |
|
Касанием / С хода |
Касанием / С хода |
|
Скорость сварки |
м/час |
6-130 |
6-130 |
|
Скорость подачи проволоки |
м/мин |
0.2-2.5 |
0.2-2.5 |
|
Диапазон регулировки положения сварочной горелки |
мм |
100х100х70 |
100х100х70 |
|
Диапазон вылета сварочной проволоки |
мм |
100 |
100 |
|
Диапазон угла поворота колонны в поперечном направлении |
град. |
±90° |
±90° |
|
Диапазон наклона сварочной головки в продольном направлении |
град. |
±45° |
±45° |
|
Диапазон поворота сварочной головки вокруг горизонтальной оси |
град. |
±90° |
±90° |
|
Объем флюсового бункера |
л |
6 |
6 |
|
Масса сварочной проволоки в катушке |
кг |
25 |
25 |
|
Габаритные размеры |
мм |
1020х480х740 |
1020х480х740 |
|
Масса трактора (без проволоки и флюса) |
кг |
65 |
65 |

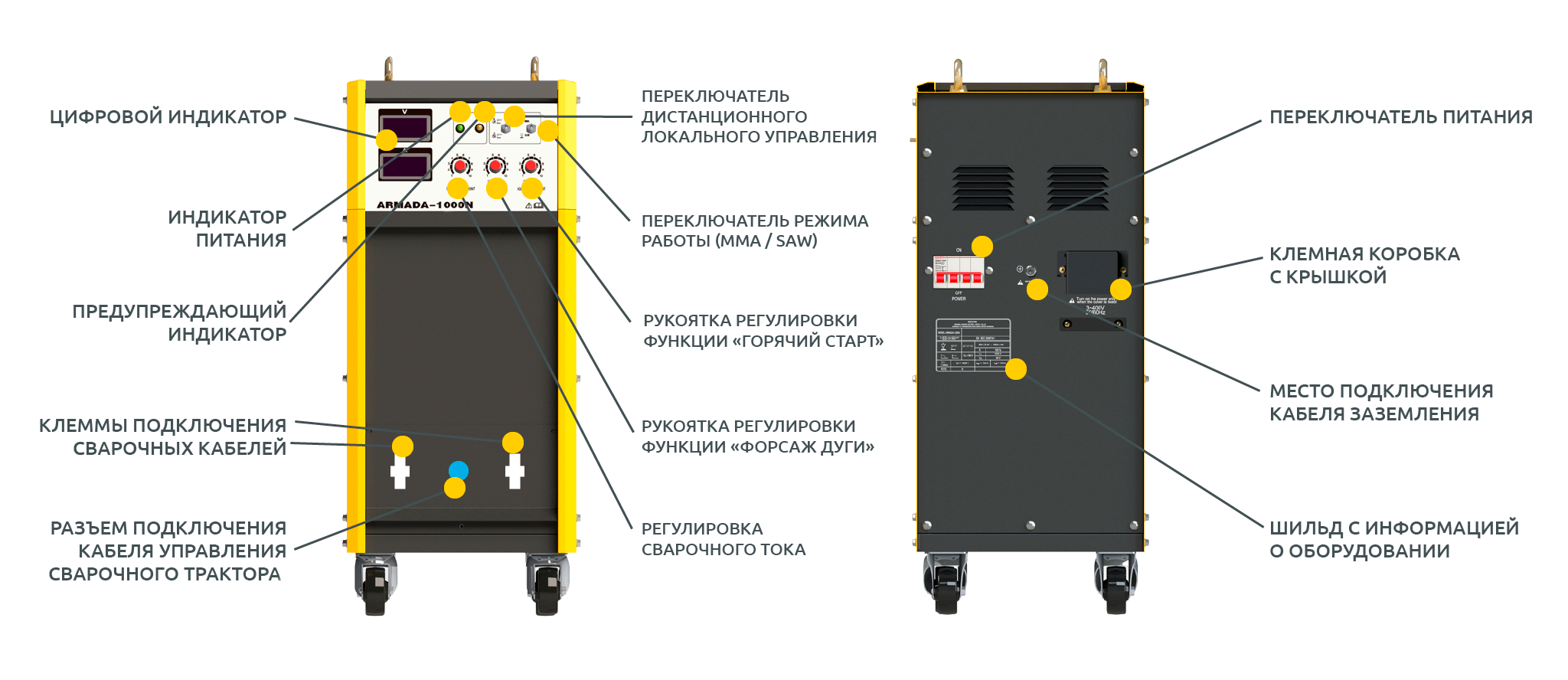

Переключатель питания источника сварки (расположен на задней части аппарата)
При установке переключателя в положение «включено» электричество поступает на источник питания сварочного аппарата, индикатор источника питания (зеленый) включается, при этом вентилятор начинает вращаться. А когда индикатор (зеленый) погаснет, вентилятор перестанет вращаться.
Индикатор питания
При подаче электричества в блок питания загорается индикатор питания (зеленый).
Предупреждающий индикатор
• Не горит – источник сварочного тока работает штатно
• Горит желтым - температура аппарата слишком высока и источник питания находится под избыточной нагрузкой, отсутствует фаза основного электропитания
Внимание: При эксплуатации аппарата в условиях высокой температуры окружающей среды (выше 40°С), продолжительной работе источника питания на высоких значениях сварочного тока, срабатывает контур тепловой защиты. В этом случае, сварка прерывается, но вентилятор охлаждения продолжает работать. После того, как температура снизится до рабочего значения, индикатор погаснет, а источник питания вернется к нормальному режиму работы. Сварочный процесс может быть продолжен.
Рукоятка регулировки функции «Горячий старт» в режиме ММА сварки
«Горячий старт» - параметр, позволяющий получить дополнительную мощность при касании электродом изделия, облегчает процесс возбуждения дуги.
Регулировка сварочного тока
Регулировки тока может постоянно изменять текущее значение от самого высокого до самого низкого. Поверните ручку по часовой стрелке, значение тока и напряжения увеличится
Переключатель дистанционного/локального управления.
Дистанционное управление (положение переключателя «ВКЛ») осуществляется с панели управления сварочного трактора. Локальное управление (положение переключателя «ВЫКЛ») осуществляется непосредственно с панели управления источника питания.
Переключатель режима работы (ММА / SAW):
• режим ММА сварки или строжки угольным электродом;
• режим сварки под флюсом SAW.
Цифровой индикатор
• «V» - вольтметр;
• «А» - амперметр.
Переключатель дистанционного/локального управления.
Дистанционное управление (положение переключателя «ВКЛ») осуществляется с панели управления сварочного трактора. Локальное управление (положение переключателя «ВЫКЛ») осуществляется непосредственно с панели управления источника питания.

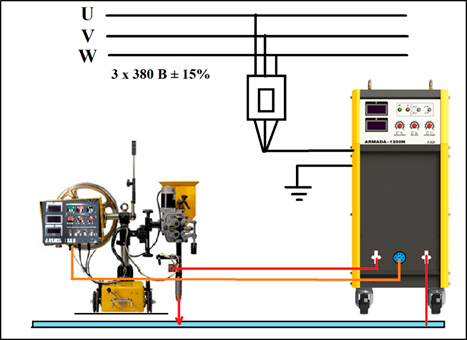

Клеммы подключения сварочных кабелей (+/-)
Подключение силовых сварочных кабелей к соответствующим клеммам по схеме прямой или обратной полярности должно производиться в соответствии с требуемой технологией сварки. Соединение между кабелем и клеммой должно быть надежным.
Разъем подключения кабеля управления сварочного трактора.
Кабель с 14 контактами (в вилке имеется 19 контактов) используется для передачи управляющих сигналов между источником питания сварки и сварочным трактором.
Внимание: Отключите источник сварочного тока от внешнего электропитания перед подключением сварочного трактора или комплекта для сварки ММА или дуговой строжки.
|
|
Наименование |
ARMADA-1000N/1250N |
|---|---|---|
|
Установленная мощность |
Источник сварочного тока |
100 кВА |
|
Установленная мощность |
Питание от генератора 200kVA |
|
|
Входное защитное оборудование |
Предохранитель |
150 A |
|
Входное защитное оборудование |
Автоматический выключатель без предохранителя |
150 A |
|
Сечение питающего кабеля |
Ввод на источник сварочного тока |
Кабель медный сечением не менее 16 мм2 |
|
Сечение питающего кабеля |
Выходной силовой кабель |
Кабель медный сечением не менее 140 мм2 |
|
Сечение питающего кабеля |
Кабель заземления |
Кабель медный сечением не менее 14 мм2 |
|
Напряжение питающей электросети |
|
3 фазы AC 380/400В/415/440В |
|
Частота |
|
50/60Гц |

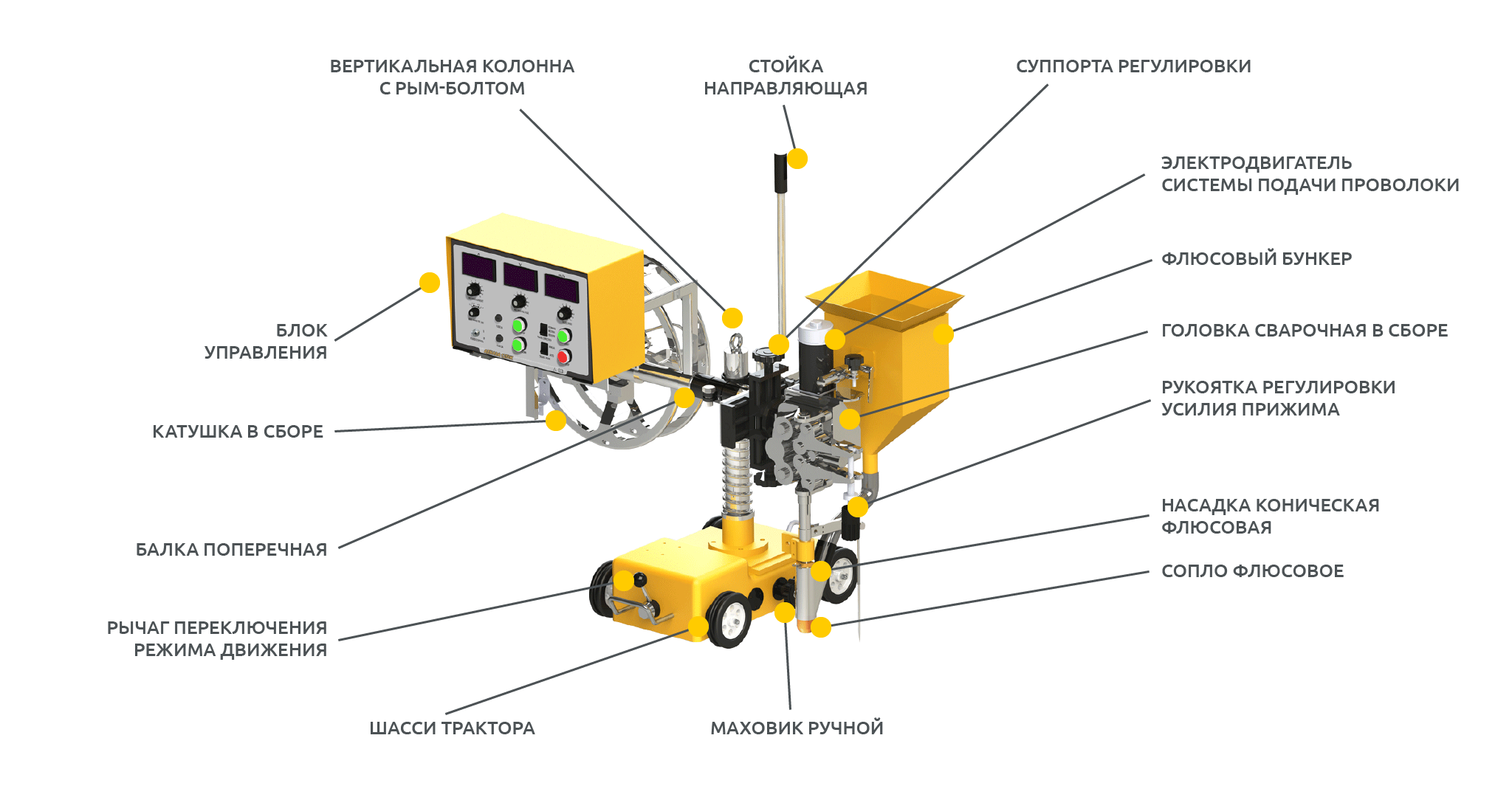

Переключатель питания источника сварки (расположен на задней части аппарата)
При установке переключателя в положение «включено» электричество поступает на источник питания сварочного аппарата, индикатор источника питания (зеленый) включается, при этом вентилятор начинает вращаться. А когда индикатор (зеленый) погаснет, вентилятор перестанет вращаться.
Индикатор установленной скорости сварки , м/час
Регулятор установки скорости сварки, а именно скорость движения сварочного трактора. Диапазон регулировки 6-130, м/час
Индикатор сварочного тока , А
Регулятор значения силы сварочного тока в сварочной дуге, А. Допускается регулировка во время сварочного процесса
Индикатор напряжения сварочной дуги , В.
Регулятор значения напряжения на сварочной дуге, В. Допускается регулировка во время сварочного процесса
Кнопка включения сварки в автоматическом режиме («START WELDING»)
После нажатия кнопки, сварочный аппарат начнет подавать напряжение холостого хода на наконечник и начнется подача сварочной проволоки на замедленной скорости (не скорость подачи в режиме сварки) до поджига основной сварочной дуги. После зажигания сварочной дуги, напряжение на токоведущем наконечнике автоматически установится на соответствующее нормальному режиму сварки.
Кнопка «СТОП», выключение процесса сварки
Сварочный аппарат перейдет в состояние возврата дуги из сварки; отпустите ручку, аппарат прекратит сварку по истечении определенного периода времени.
Переключатель ВКЛ/ВЫКЛ подачи питания на трактор
Обесточиваются питание двигателей, силовая цепь сварки, питание пульта управления.
Регулятор значения напряжения на сварочной дуге, В.
Допускается регулировка во время сварочного процесса.
Регулятор значения силы сварочного тока в сварочной дуге, А.
Допускается регулировка во время сварочного процесса
Регулятор установки скорости сварки, а именно скорость движения сварочного трактора.
Диапазон регулировки 6-130, м/час
Переключатель выбора параметров ВАХ источника сварочного тока:
• CV (Constant Voltage) – Жесткая вольтамперная характеристика
• СС (Constant Current) – Падающая вольтамперная характеристика
Переключатель выбора направления сварки Вперед / Назад для автоматического режима. Для определения направления сварки:
• Рукоятка ВКЛ/ВЫКЛ сцепления – это задняя часть сварочного трактора.
• Положение переключателя «Вперед»: при включении автоматического сварочного процесса, сварочный трактор будет двигаться ОТ рукоятки сцепления.
• Положение переключателя «Назад»: при включении автоматического сварочного процесса, сварочный трактор будет двигаться НА рукоятку сцепления
Тумблер переключения режим «ТЕСТ» (режим настройки параметров) и режим «Сварка»
Тумблер переключателя ручной протяжки проволоки без сварки. Имеет три положения:
• Вверх (возврат на катушку)
• Нейтральное положение
• Вниз (вперед на изделие, сварка)
Протяжка проволоки без сварки используется до начала процесса сварки и в промежутках между сваркой. Проволока подается с определенной скоростью, когда нажат переключатель в положение «Вверх» или «Вниз». При коротком замыкании проволоки на изделие подача проволоки прекратится автоматически

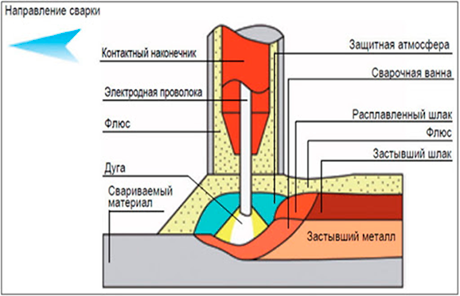

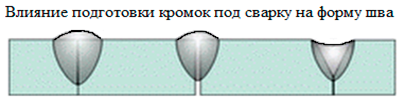

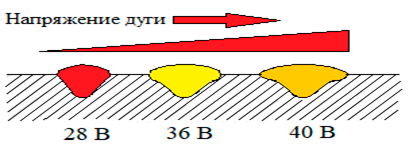

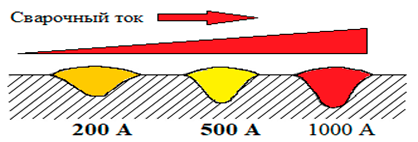

Процесс автоматической сварки под слоем флюса – один из наиболее производительных способов дуговой сварки. Принципиальная схема процесса представлена на рисунке ниже.
|
Диаметр проволоки |
мм. |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
6,0 |
|
Вылет проволоки |
мм. |
15-20 |
20-25 |
25-35 |
25-35 |
30-40 |
30-40 |
Регулируемый Горячий старт
Регулируемый Форсаж дуги
Выбор ВАХ постоянное напряжение / ток
Дисплей сварочного тока и напряжения
Индикатор сети
Встроенная защита от скачков напряжения
Встроенная термальная защита
Индикатор перегрева
Инверторная технология на базе новейших IGBT транзисторов
Для легкого перемещения предусмотрены колеса и такелажные проушины
Микропроцессорный блок управления
Регулировка сварочного тока, напряжения и скорости сварки
Дисплей сварочного тока, напряжения и скорости сварки
Регулировка режима движения трактора
Тестовый режим - движение трактора без сварки
Старт сварки "Касанием"
Старт сварки "С хода"
Регулируемая высота сварочной головки ±100 мм
Регулируемое расстояние вертикальной колонны ±70 мм
Регулируемое расстояние поперечной балки ±100 мм
Наклон горелки ±45°
Угол поворота поперечной балки вокруг вертикальной колонны ±90°
Ёмкость барабана проволоки 25 кг
Объем контейнера флюса 6 л
4-х роликовый подающий механизм
Машиностроение
Судостроение
Авиастроение
Вагоностроение
Нефтегазовая промышленность
Мостовые конструкции
Восстановление и ремонт деталей
Монтаж металлоконструкции
Металлургическая промышленность
Химическая промышленность
Атомная промышленность
Военная промышленность
Металлургическая промышленность
Источник (инверторный сварочный аппарат)
Сварочный трактор
Кабель 70 мм2 с электрододержателем, 15 м – 2 шт.
Кабель 70 мм2 с клеммой заземления, 3 м – 2 шт.
Кабель управления 14 pin, 15 м
Руководство по эксплуатации на русском языке
Гарантийный талон (срок гарантии 5 лет)
Оборудование изготовлено в соответствии с требованиями Европейского стандарта EN 60974-1:2012 к конструкции и безопасности источников питания дуговой сварки. Соответствует требованиям технического регламента Таможенного Союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Более 160 инженеров трудятся в лаборатории, занимающейся исследованиями и разработками. Компания Hugong использует в производстве только инновационные технологии, работает по стандартам ISO и имеет сертификаты ISO9001:2008, ISO 14001:2008 и OHSAS 18000:2007. Оборудование соответствует требованиям мировых стандартов и имеет сертификаты EAC, НАКС, CCC, CE, GS, ROHS, SAA, REACH, CSA, UL, VDE, SASO и другие.
Все сварочное оборудование Hugong завозится в Россию официально, декларация соответствия находится в приложенных файлах.
Оборудование комплектуется инструкцией по эксплуатации на русском языке, а так же именным гарантийным талоном
Гарантия на сварочное оборудование Hugong составляет 60 месяцев, а срок службы составляет 10 лет, в случае поломки или неисправности оборудования, просим вас обращаться в официальные сервисные центры, указанные во вкладке: ГДЕ КУПИТЬ
Сервисная сеть охватывает все регионы России. Владельцы аппаратов Hugong получают качественный и быстрый сервис (оригинальные запчасти и расходники) в своём регионе от авторизованных специалистов
Благодаря многочисленным отзывам наших партнеров, заказчиков оборудования, компания ГК ТСС расширяет и усовершенствует модельный ряд оборудования Hugong, решая сложные задачи наших клиентов
