Производство шкафов АВР на 2000 ампер

Производство шкафов АВР на 2000 ампер

В декабре 2017 специалистами нашей инженерно-технической службы был получено техническое задание на проектирование и изготовление шкафов аварийного ввода резерва, рассчитанных на ток 2000 ампер, и два сетевых ввода.

ГК ТСС – один из немногих отечественных производителей, кто располагает технологическими возможностями, а также, компетенциями и опытом, необходимыми для проведения подобных работ на должном уровне. Шкаф АВР включает в себя систему управления, силовые исполнительные механизмы и релейные защиты, а его назначением является обеспечение бесперебойности электроснабжения потребителям. Системы аварийного ввода резерва осуществляют автоматическое переключение с основного источника питания, на резервный, в случае отсутствия напряжения по одной или всем фазам на действующем вводе в результате развития аварийной ситуации или выход напряжения за установленные верхний или нижний пороги.

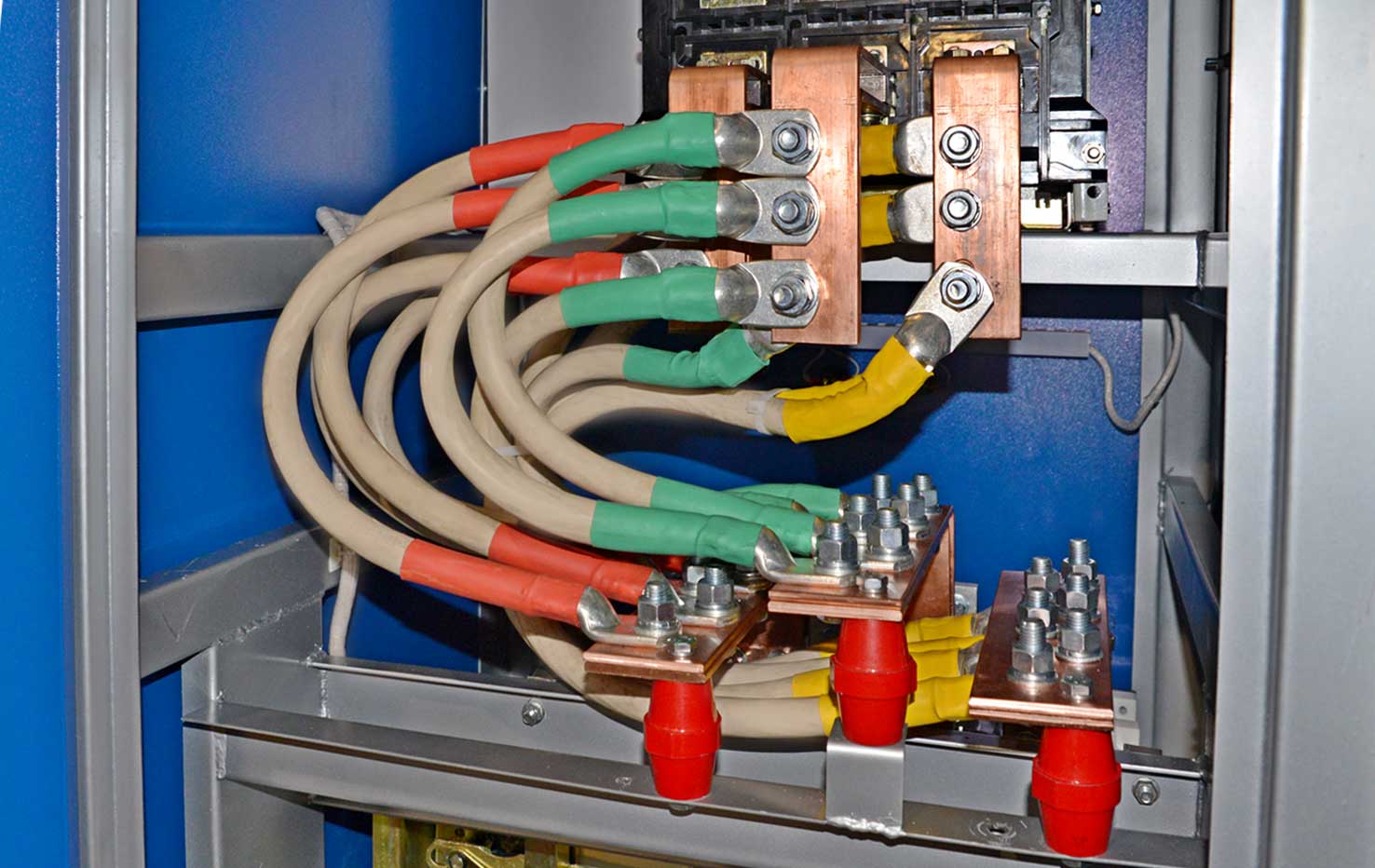

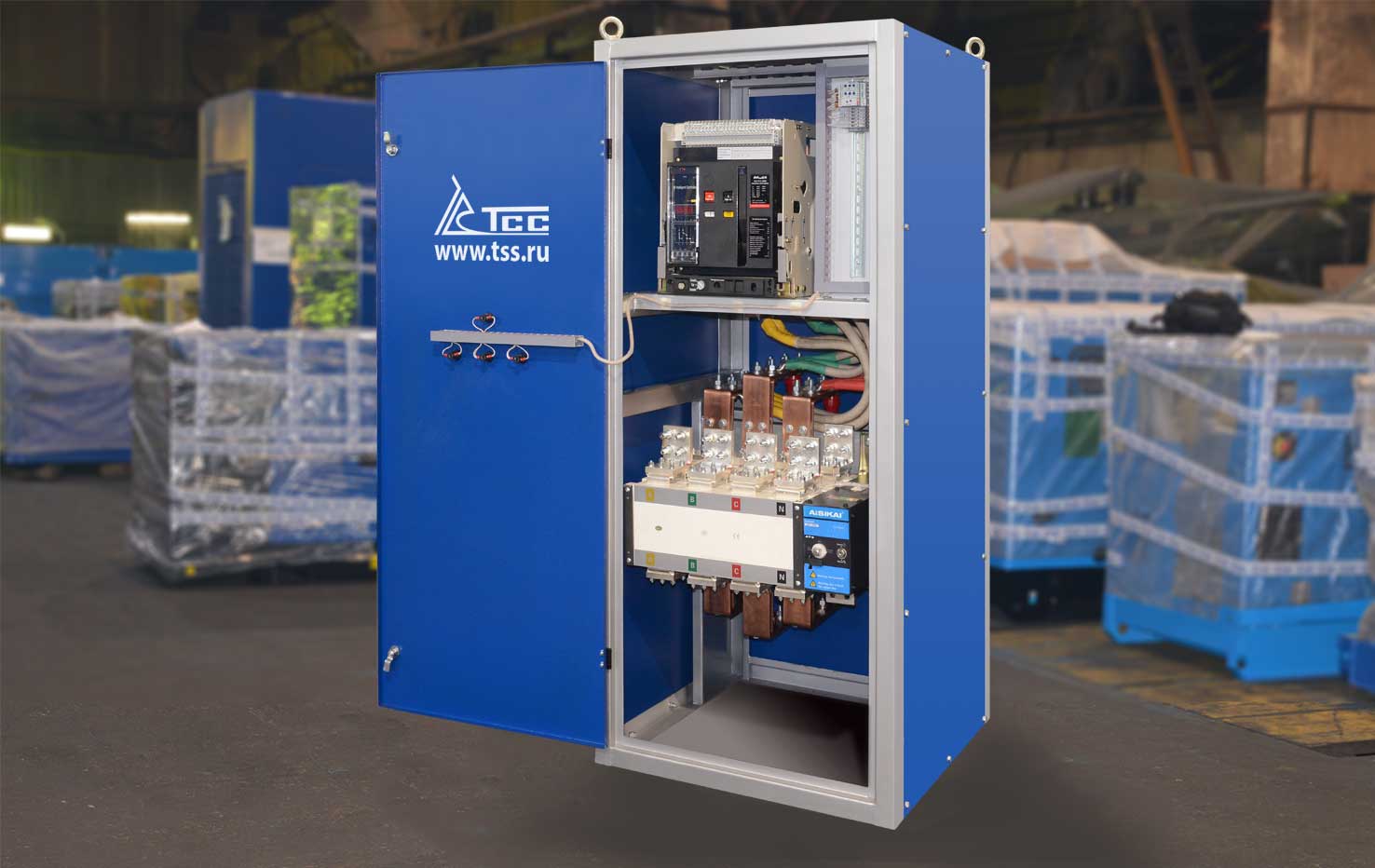

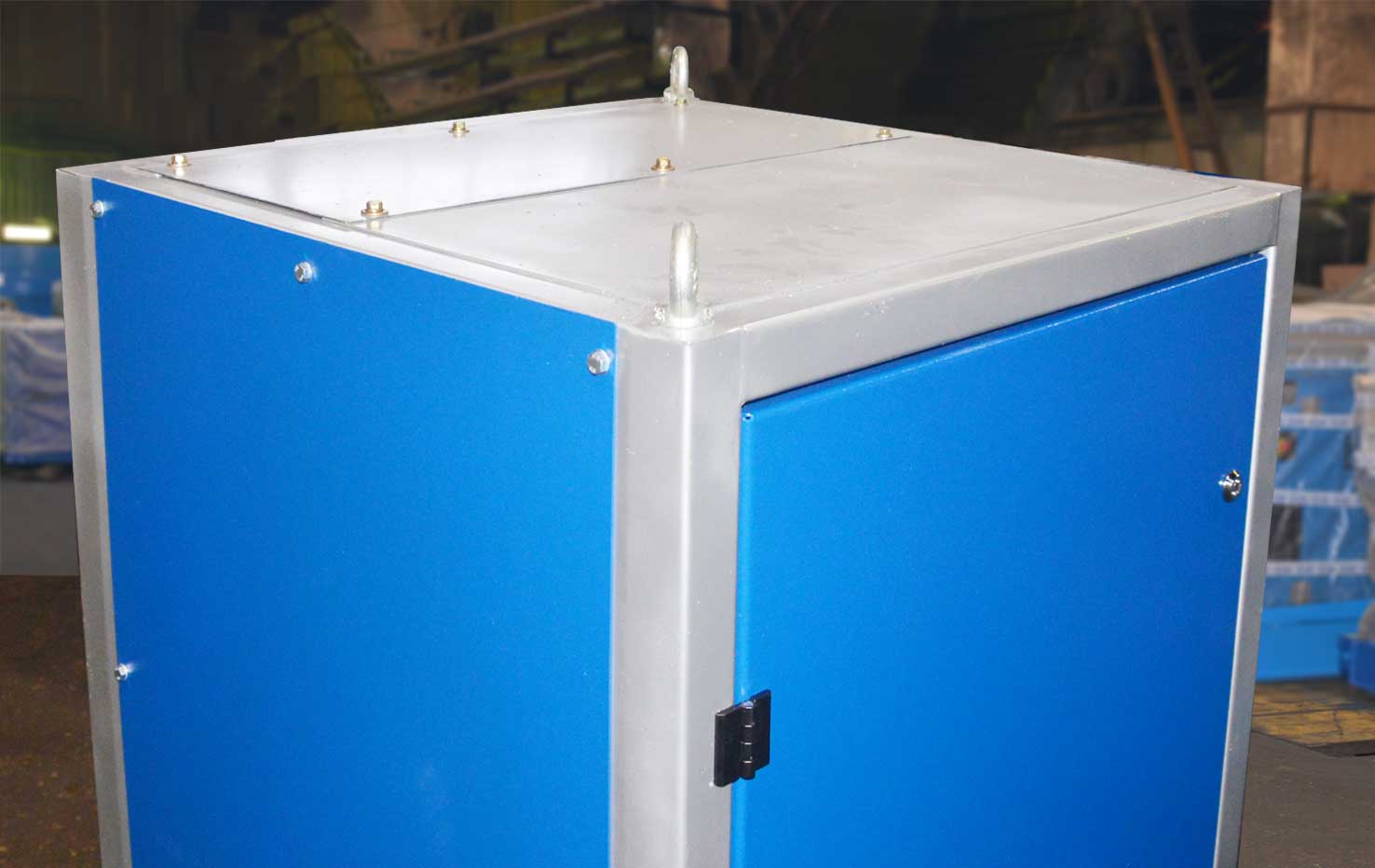

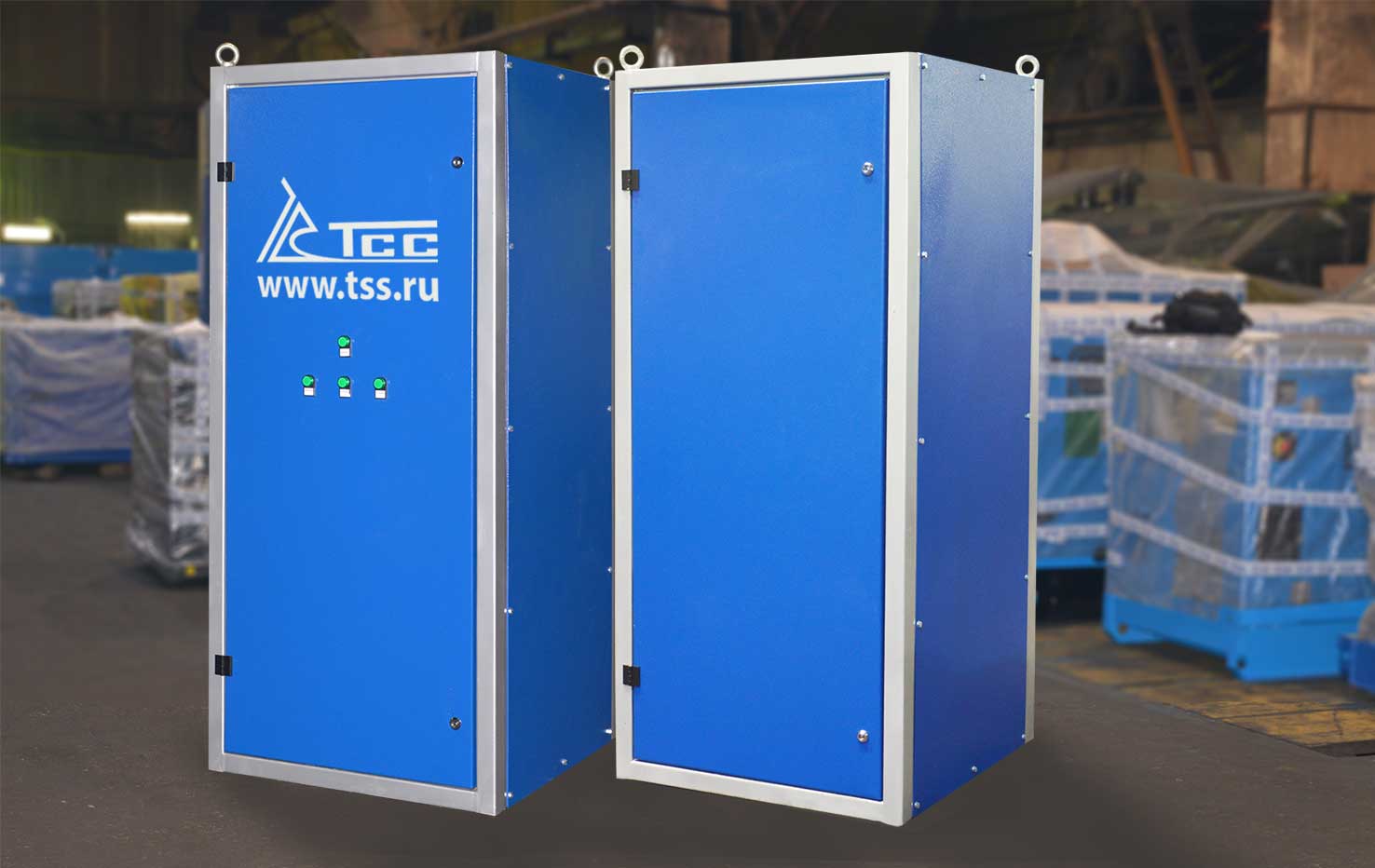

Для удобного монтажа и обслуживания нашими конструкторами был разработан корпус шкафа двухстороннего обслуживания с подачей кабеля с верху и снизу.

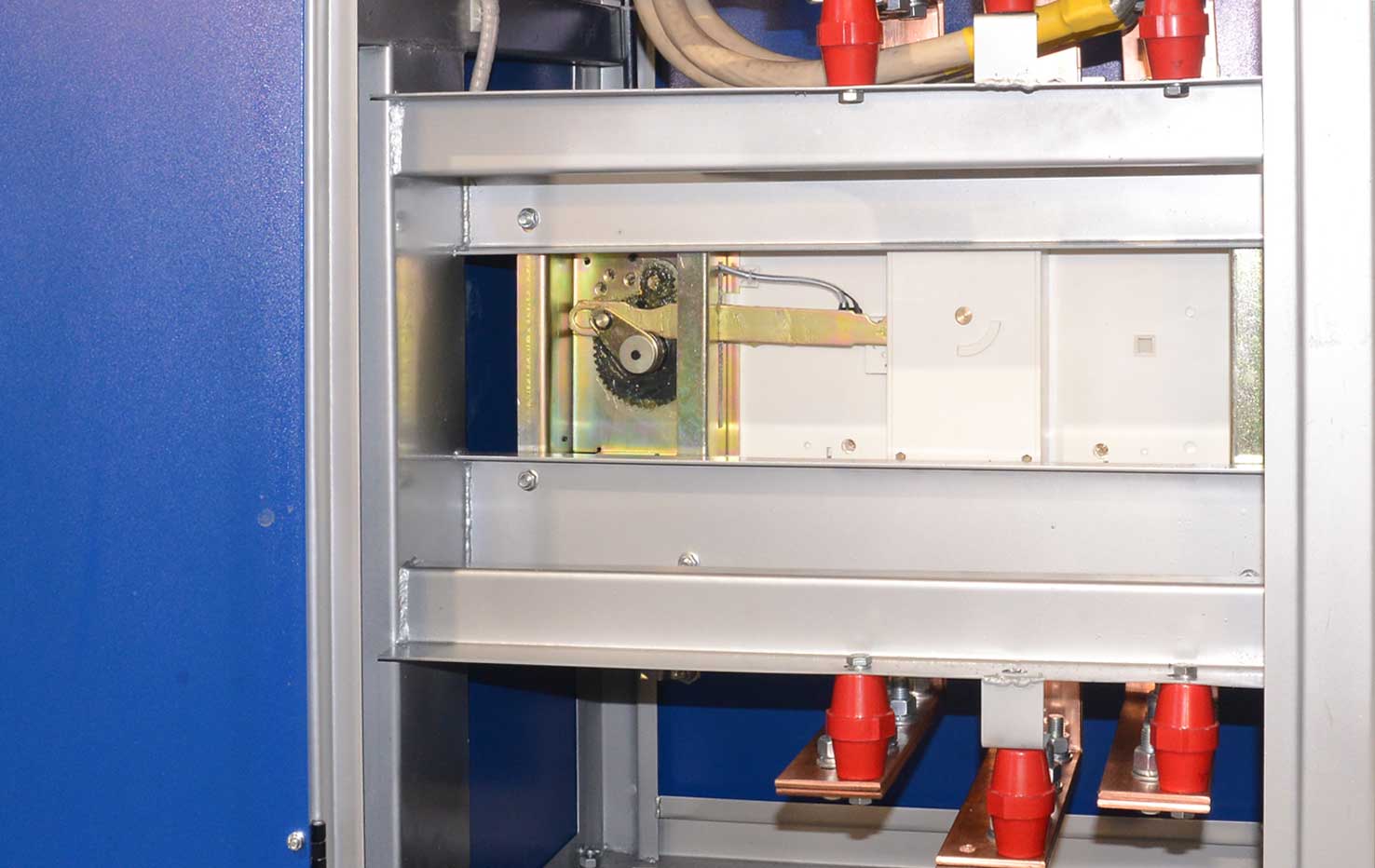

Также в шкафу предусмотрены монтажная панель для размещения элементов системы управления и кронштейны для силовых исполнительных механизмов.

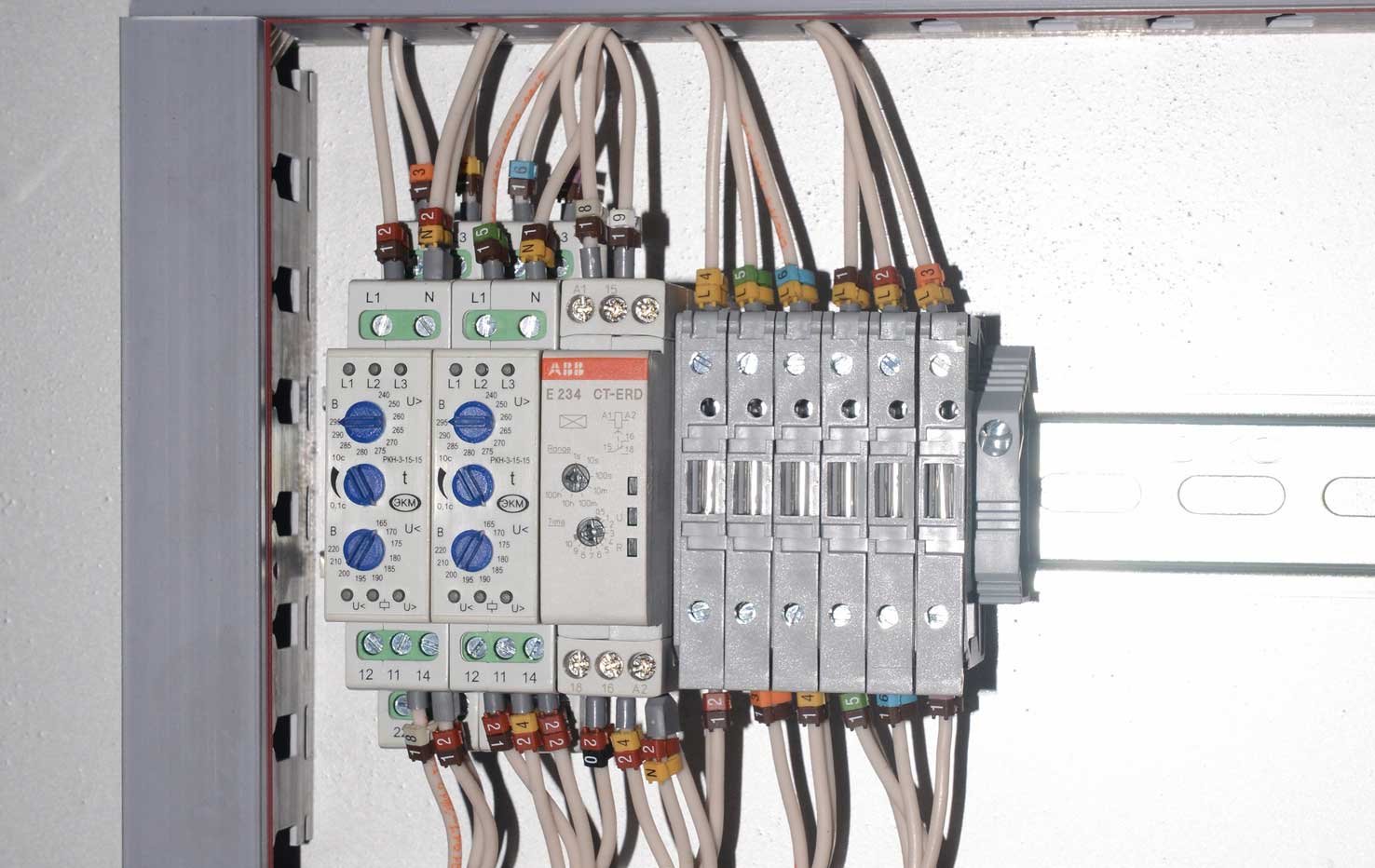

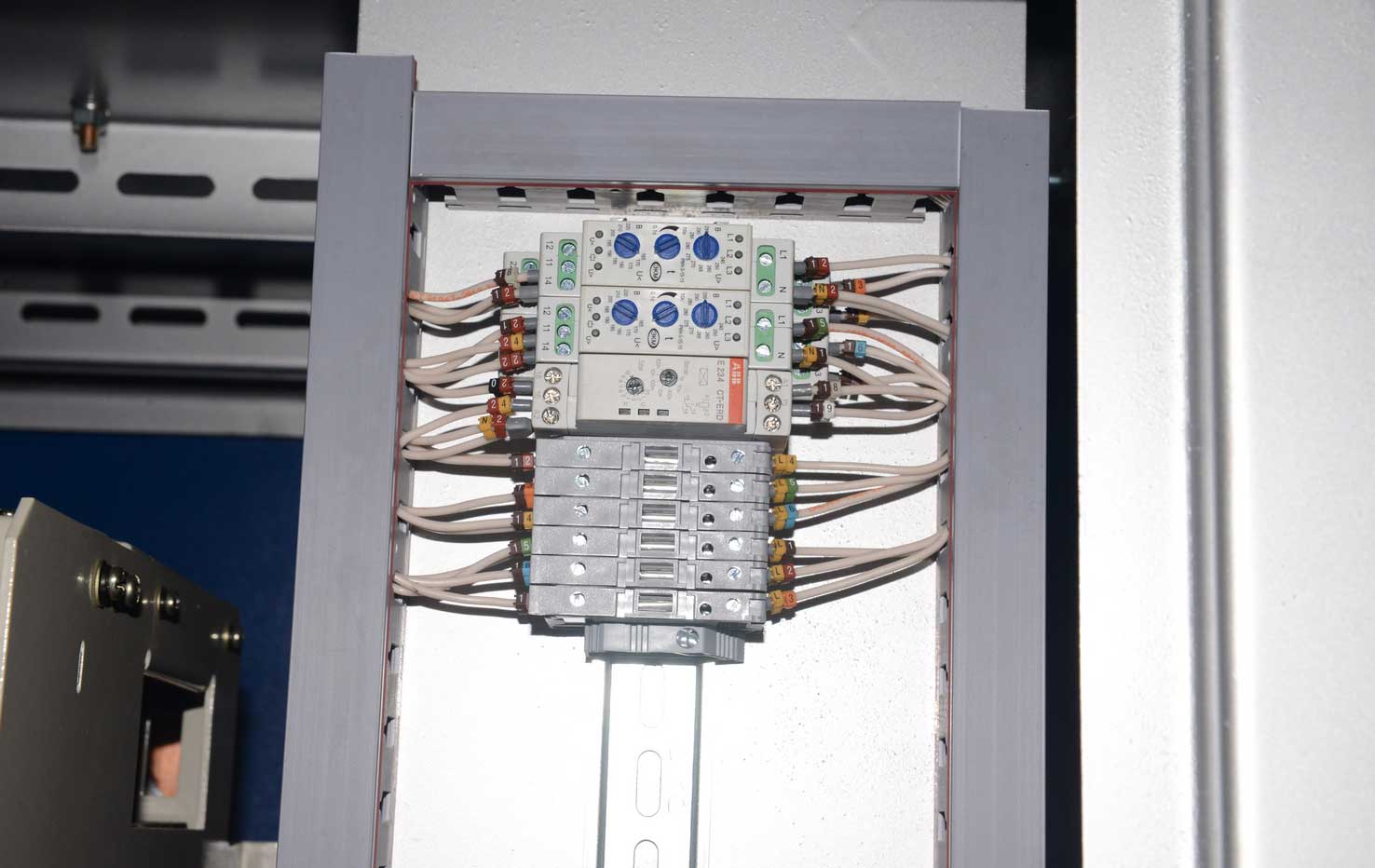

Также нашими инженерами разработана система управления с контролем напряжения обоих вводов релейными защитами и задержками на переключения.

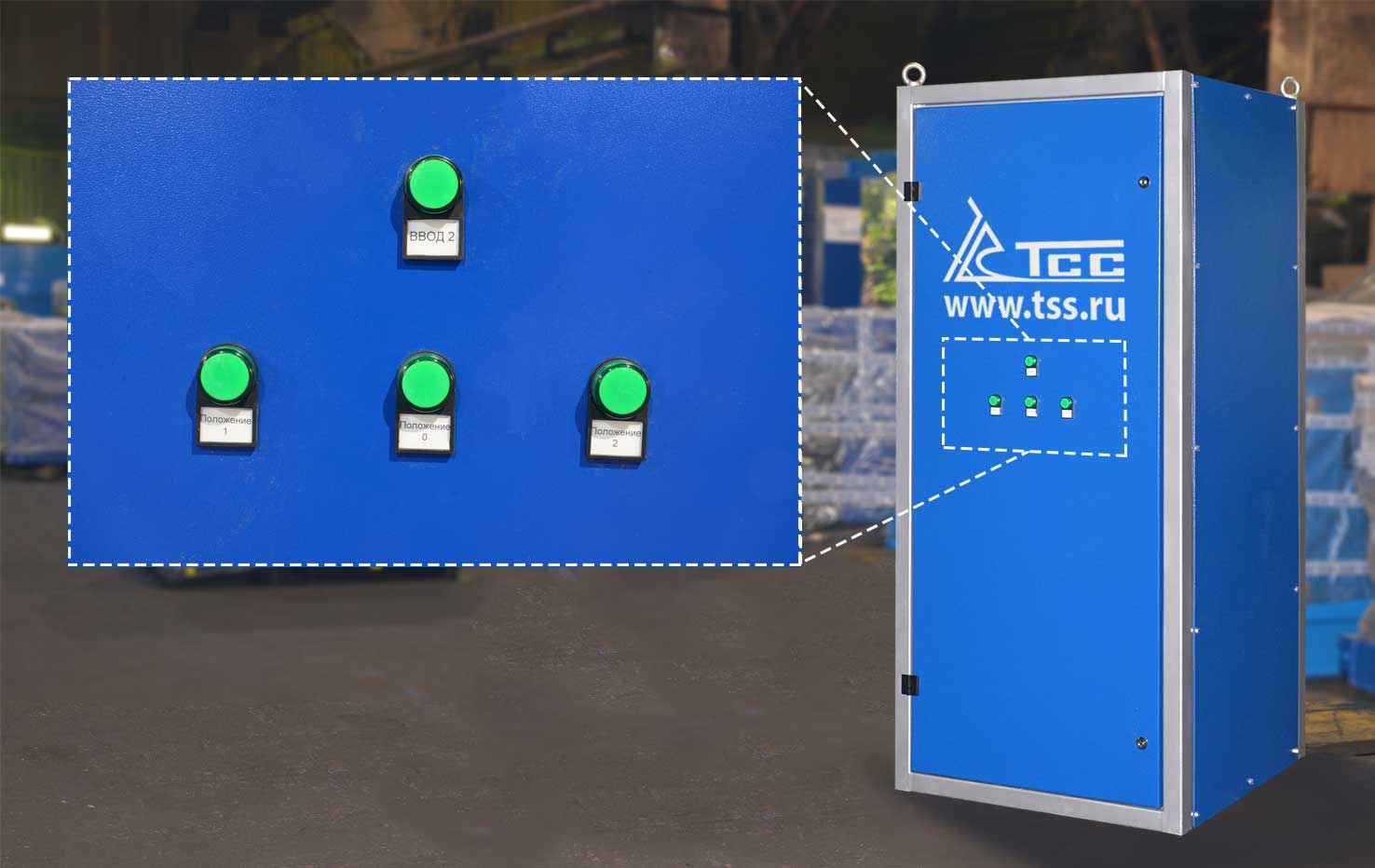

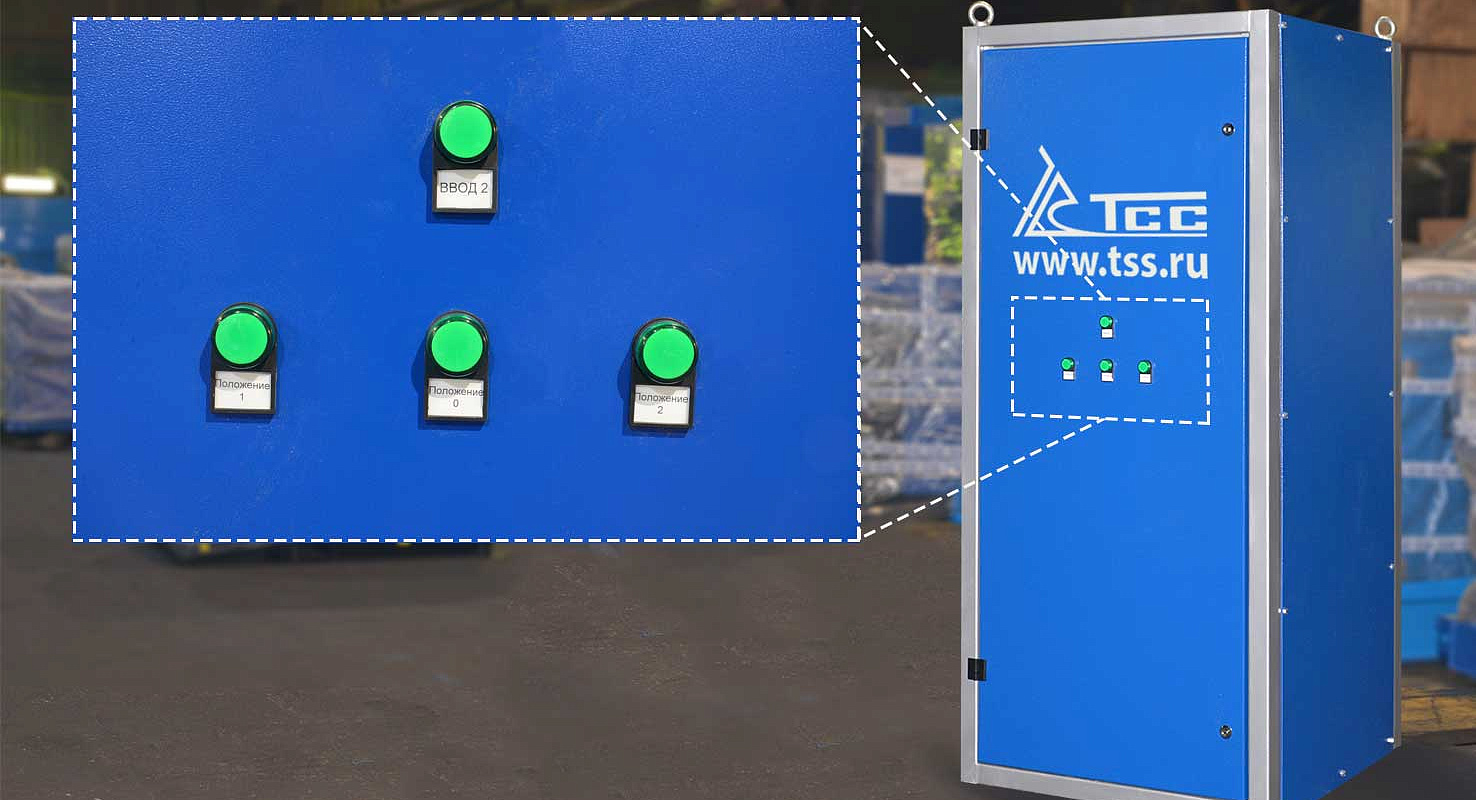

Для информативности на передней двери шкафа размещена светосигнальная арматура для удобства наблюдения за вводами и положением переключателя.


В качестве силовых исполнительных механизмов использованы:

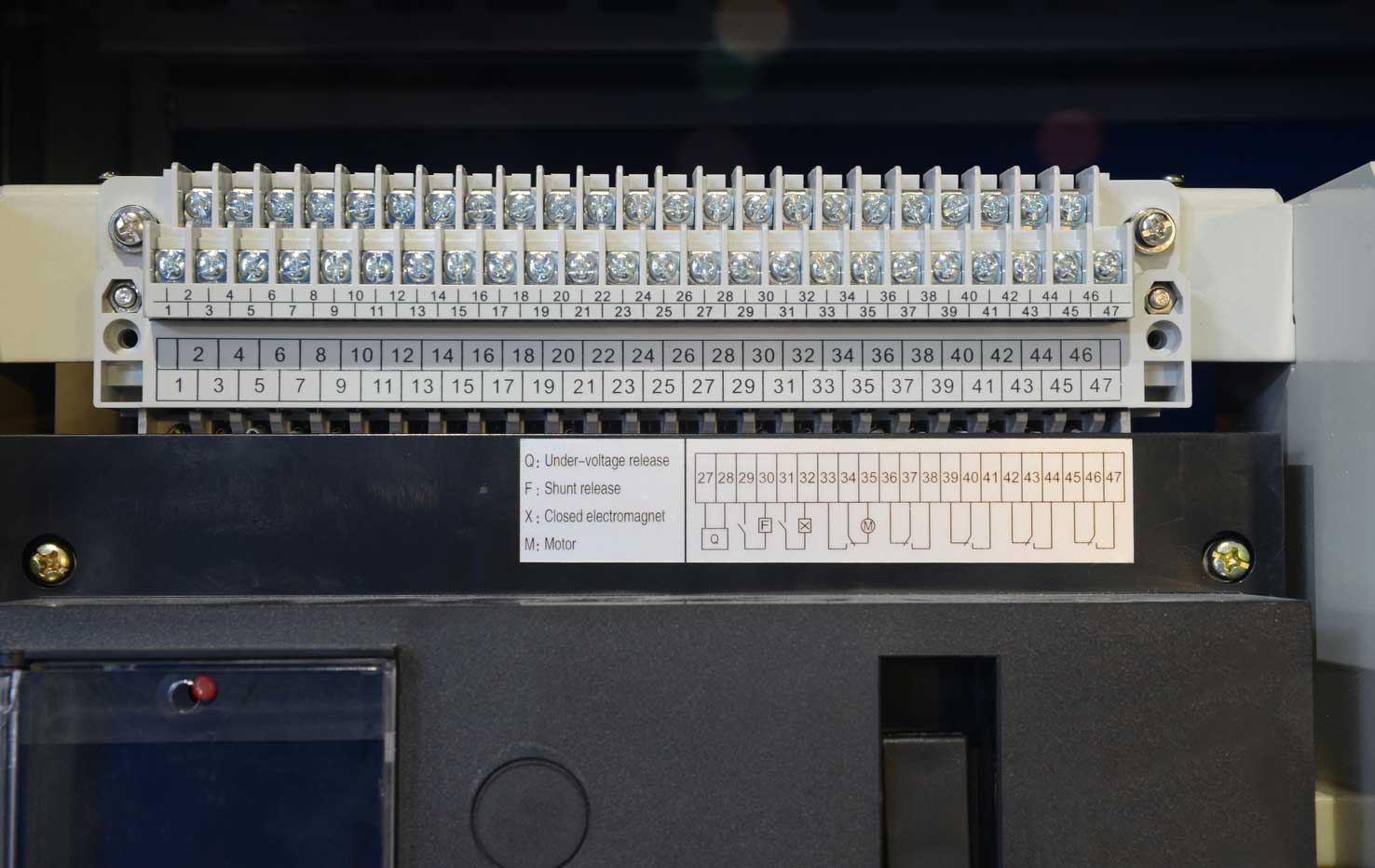

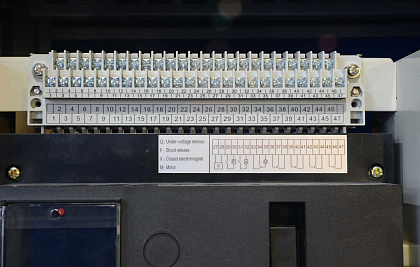

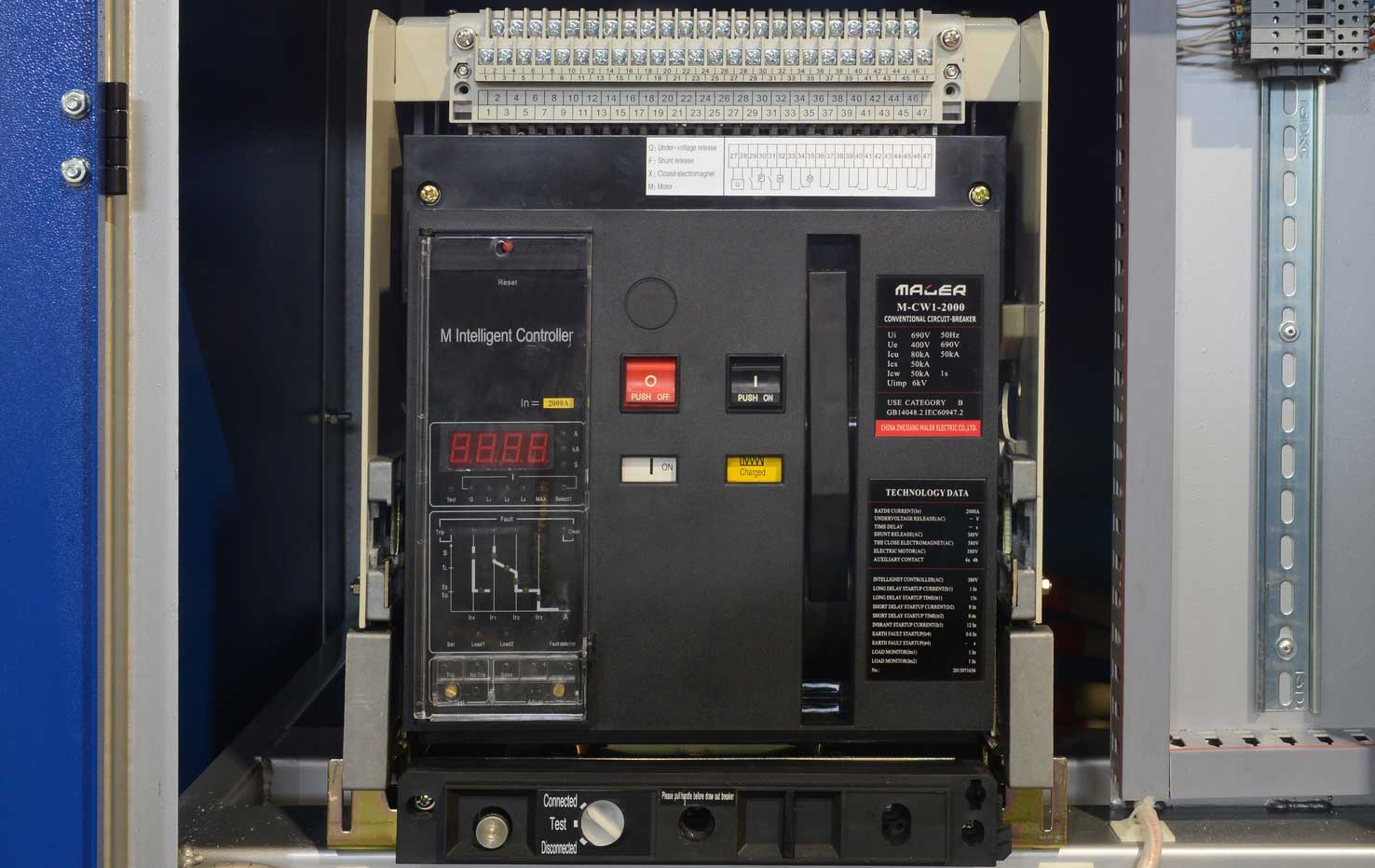

- выкатной автоматический выключатель на 2000 ампер;

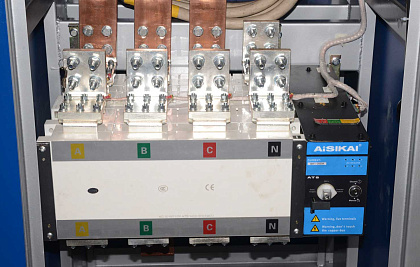

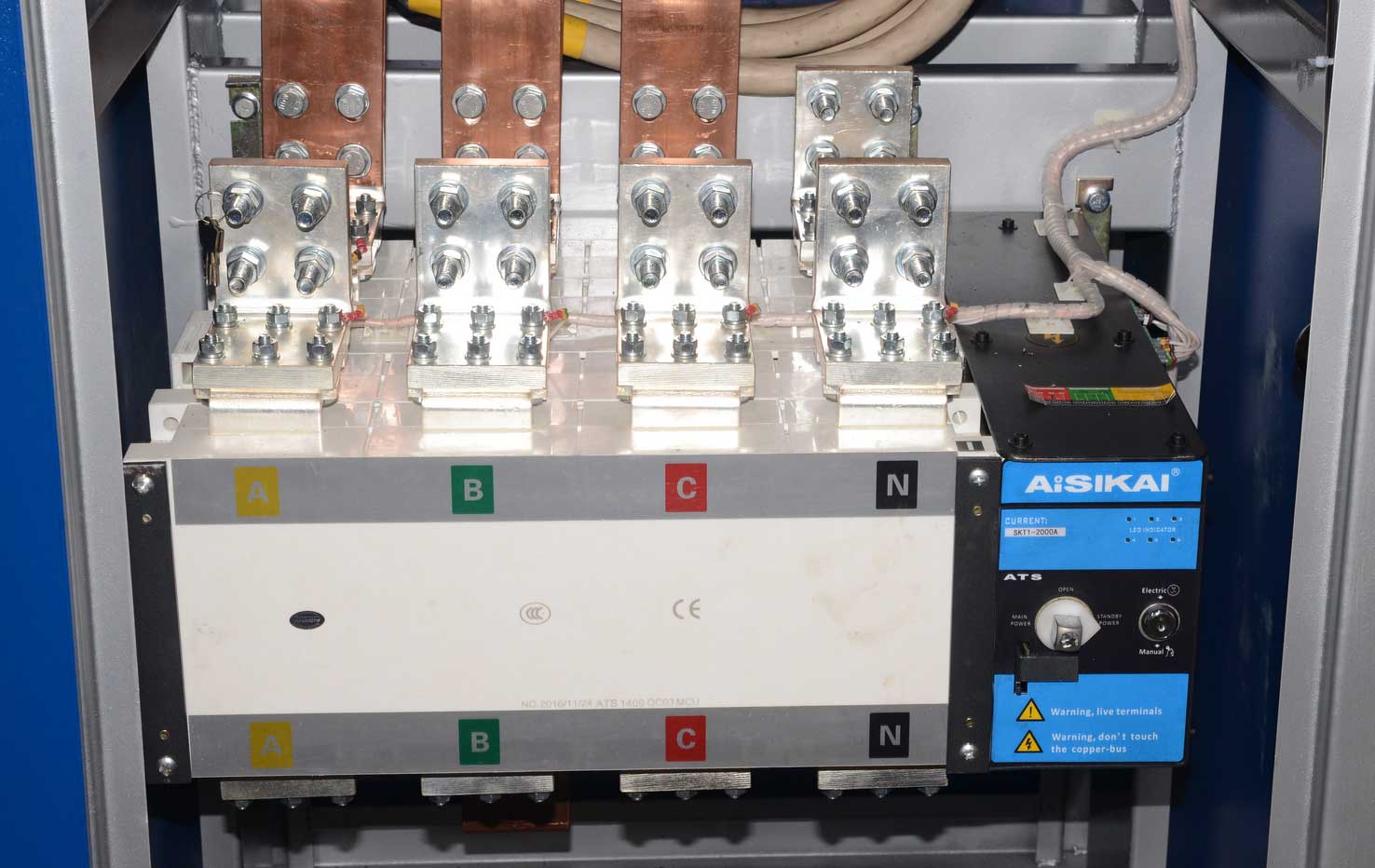

- реверсивный рубильник с мотор-приводом на 2000 ампер;


Автоматический ввод резерва устанавливают для особенных потребителей, которые по различным причинам не могут остаться без электричества. Пропадание электропитания, может привести к ощутимым финансовым потерям и в ряде случаев к летальному исходу. Например, в больницах во время операции и т.п.

Шкафы АВР, рассчитанные на такое напряжение не являются серийной продукцией, выпускаемой на мощностях производственного комплекса, однако, выполнение такого заказа было произведено в кратчайшие сроки и в полном соответствии с техническим заданием, предоставленным заказчиком. Инжиниринговые и производственные возможности ГК ТСС позволяют качественно и в срок разработать и произвести широкий круг оборудования для решения задач в области энергетики и электрификации самых различных объектов.
