Высоковольтные дизельные электростанции под ключ

Компания ТСС является ведущим поставщиком дизельных электростанций на напряжение 6-10,5 кВ на Российский рынок. Нашей компанией производятся ДГУ мощностью от 600 до 3000 кВт с различным напряжением 6 кВ, 6,3 кВ, 10 кВ, 10,5 кВ, 11 кВ и частотой 50 и 60 герц.

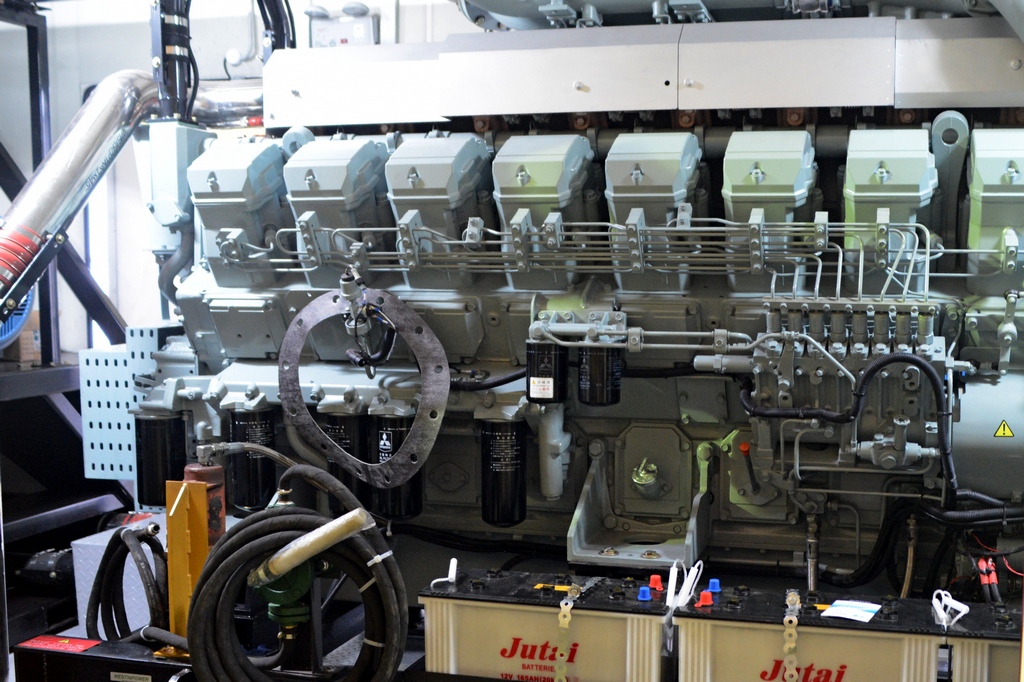

Высоковольтные  дизельные электростанции производятся на нашем производстве на базе двигателей «Moteurs Baudouin» (Франция), Mitsubishi (Япония), Cummins (США),  MTU (Германия), Perkins (Великобритания). Продукция оснащается современными высоковольтными генераторами 6-10,5 кВ производства Marathon Electric, Leroy Somer, Marelli Motori, STAMFORD.


Испытания высоковольтных ДГУ проводятся на нашем производстве с применением нагрузочных устройств и понижающих подстанций. Все параметры и характеристики испытаний фиксируются протоколами полученными путем замеров специальными анализаторами сети и автоматикой РЗиА.
Наше предприятие имеет возможность разработки различных компоновочных решений с размещением как одной ячейки КСО (камеры с односторонним обслуживанием) для защиты генератора, так и комплексного РУ 6-10,5 кВ в отдельном отсеке контейнерной электростанции. Так как наше предприятие имеет производство собственных рам ДГУ, то решениями конструкторского отдела могут быть предложены меры по компактной установке вакуумного выключателя в составе рамы ДГУ 6-10,5 кВ.


Высоковольтные ДГУ ТСС поставляются в различных комплектациях

Открытое исполнение

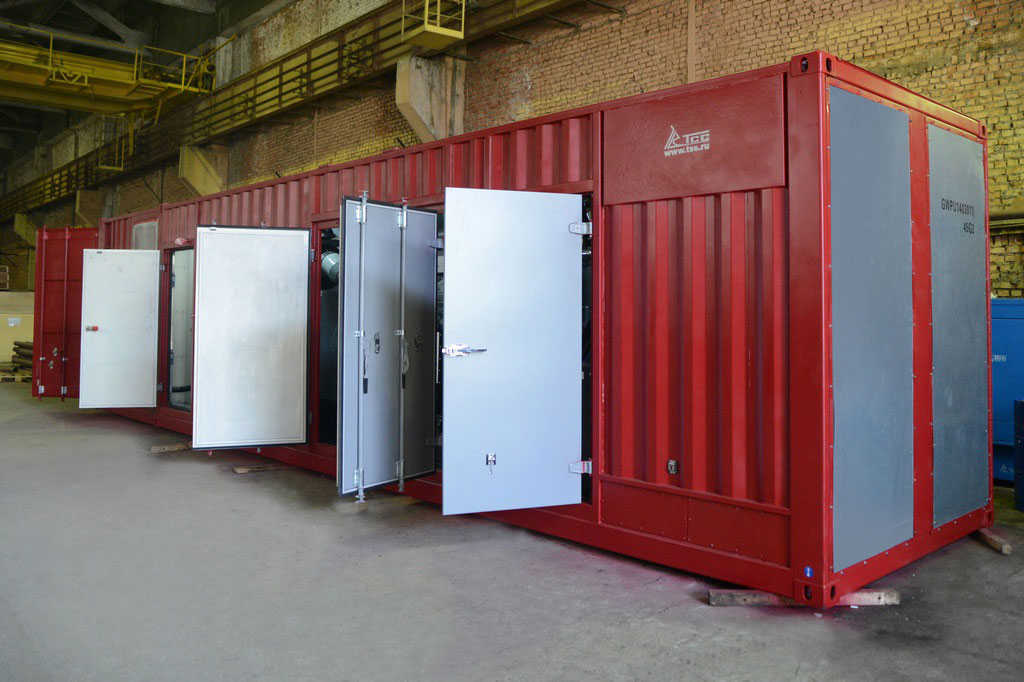

Исполнение в автоматизированном контейнере типов Север, Тропики

Электростанции могут быть укомплектованы разработанными нашим предприятием модулями с системой утилизации тепла, модулями с тепловыми пунктами, модули ЗРУ 6/10 кВ, диспетчерскими модулями для персонала электростанции. Высоковольтные  дизельные электростанции в контейнерном исполнении могут быть оснащены системами комплексной автоматики АСДУ, системами газового пожаротушения, системами запуска на сжатом воздухе и гидропуске, системами контроля изоляции и др.

Дополнительное оборудование и устройства защиты в составе электростанций 6-10,5 кВ:

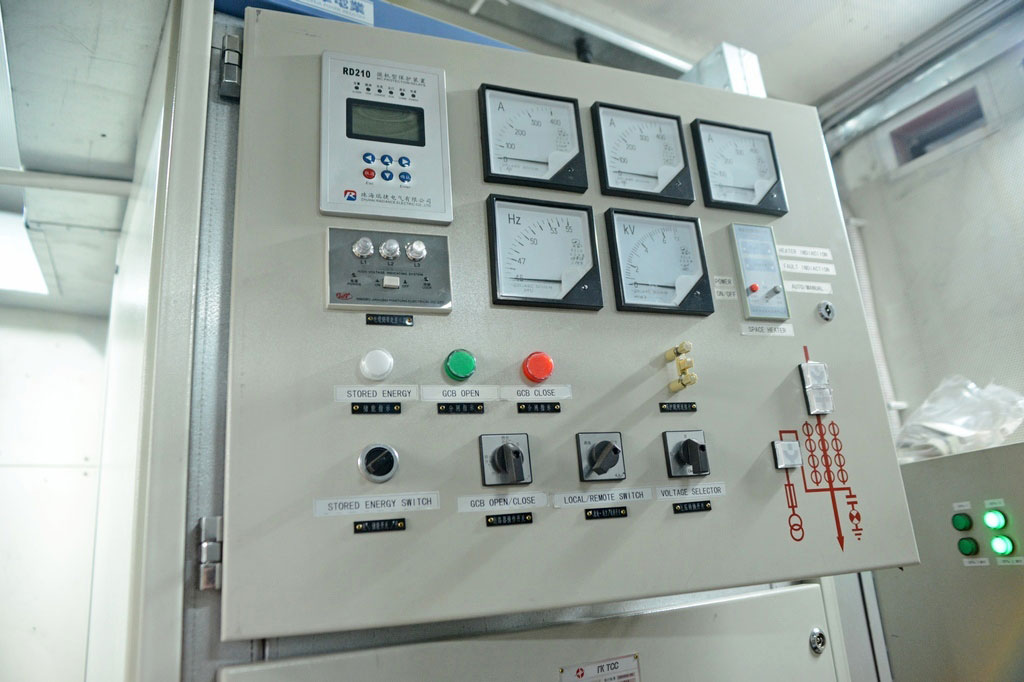

Ячейки КСО (камеры с односторонним обслуживанием)  и КРУ (комплектное распределительное устройство 6-10,5 кВ) с вакуумными выключателями СН Evolis, ВВТ -10, ВВ/ТЕL 6-10 кВ (генераторная вводная – 1 единица, отходящая линия – 1 единица, трансформаторная ячейка (ТСН) –  1 единица, измерительная ячейка – 1 единица).

КРУ UniGear 550 компактных размеров имеющие преимущества использования вакуумных или элегазовых выключателей, а также вакуумных контакторов с предохранителями.

Комплекс  услуг для потребителей электроэнергии от дизельных электростанций 6-10,5 кВ:

Мы предлагаем комплексный подход к реализации энергоснабжения. Первым этапом предлагаем предпроектные мероприятия для определения потребностей заказчика. Предпроектный выезд для обследования РП 6-10 кВ (распределительная подстанция 6-10 кВ) заказчика, определение мест подключения, согласование места установки ДГУ, определение планов прокладки кабельных линий 6-10 кВ. Проектирование высоковольтной  дизельной электростанции по двум или одной стадии (стадия П и стадия Р), согласование и защита проекта в госэкспертизе и других контролирующих организациях, согласование с заказчиком уставок защит согласно карты селективности сетей 6-10 кВ заказчика.

Проектирование и реализация сложных проектов – параллельная работа генераторов с сетью, режим обратной синхронизации, расчеты уставок РЗиА, карты селективности, согласование с РЭС. Дифференциальная защита. Защита от замыканий на землю с ограниченной зоной. Максимальная токовая защита (МТЗ) для фазных токов и для токов нулевой последовательности. МТЗ от замыканий на землю. Защита от несимметричной нагрузки (защита обратной последовательности). Так же в ходе проектирования могут быть разработаны - Диспетчеризация и мониторинг КРУ, коммерческий и технический учёт электроэнергии, телеметрия и передача показаний в РЭС или диспетчерскую службу.

По завершению и согласованию проекта происходит осуществление заказа на производство согласно проектной спецификации. Изготовление и испытания оборудования на нашем производстве. Доставка электростанции до заказчика. Монтажные или шефмонтажные работы. Пусконаладочные работы с комплексными испытаниями на объекте ДГУ6-10 кВ и РП 6-10 кВ заказчика, наладка РЗиА и логики работы комплекса. Обучение обслуживающего персонала заказчика.
